第三章　工程项目管理

　　高频考点7 流水施工的表达方式

　　流水施工的表达方式除网络图外，主要有横道图和垂直图两种。

　　1.流水施工的横道图表示法

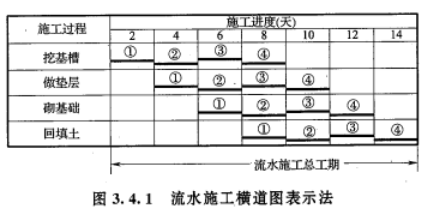

　　某基础工程流水施工的横道图表示法如图3.4.1所示。图中的横坐标表示流水施工的持续时间; 纵坐标表示施工过程的名称或编号。n条带有编号的水平线段表示n 个施工过程或专业工作队的施工进度安排，其编号D、2、..表示不同的施工段。

　　横道图表示法的优点是: 绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便，因而被广泛用来表达施工进度计划。

　　2.流水施工的垂直图表示法

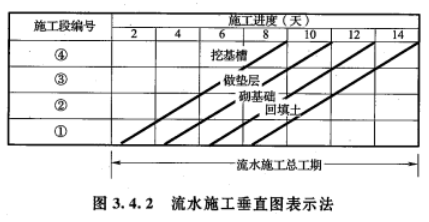

　　某基础工程流水施工的垂直图表示法如图3.4.2所示。图中的横坐标表示流水施工的持续时间; 纵坐标表示流水施工所处的空间位置，即施工段的编号。n条斜向线段表示n个施工过程或专业工作队的施工进度。

　　垂直图表示法的优点是: 施工过程及其先后顺序表达清楚，时间和空间状况形象直观，斜向进度线的斜率可以直观地表示出各施工过程的进展速度。但编制实际工程进度计划不如横道图方便。
