网络图的绘制

(一)基本概念

1.网络图和工作

双代号网络图又称箭线式网络图，单代号网络图又称节点式网络图

双代号网络图中虚工作：虚工作既不消耗时间，也不消耗资源。主要表示相邻两项工作之间的逻辑关系。

2.工艺关系和组织关系

3.紧前工作、紧后工作和平行工作

4.先行工作和后续工作

5.线路、关键线路和关键工作

1)总持续时间最长的线路称为关键线路，关键线路的长度就是网络计划的总工期。

2)关键线路可能不止一条。而且在执行过程中，关键线路还会发生转移。

3)关键线路上的工作称为关键工作。关键工作的实际进度是工程项目进度控制工作中的重点。

(二)网络图的绘制规则和方法

1.双代号网络图的绘制规则和方法

(1)绘图规则：

1)按照已定逻辑关系绘制;

2)严禁循环回路;

3)网络图中的箭线应保持自左向右;

4)严禁出现双向箭头和无箭头连线;

5)严禁出现无箭尾节点和箭头节点箭线;

6)严禁在箭线上引入或引出箭线(母线法);

7)尽量避免箭线的交叉(过桥法或指向法);

8)只有一个起点节点和终点节点

2.单代号网络图的绘制规则和方法

(1)与双代号绘图规则基本相同，主要区别：有多项开始工作，应增设一项虚拟的工作(S);有多项结束工作，应增设一项虚拟的工作(F)

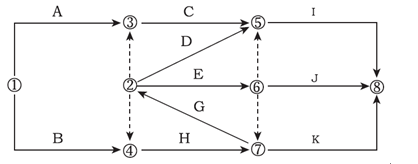

习题：某分部工程双代号网络图计划如下图所示，图中的错误有( )。

A、多个起点

B、多个终点

C、有循环回路

D、节点编号有误

E、从箭线上引出工作

答案：ACD
