2K315000城市管道工程

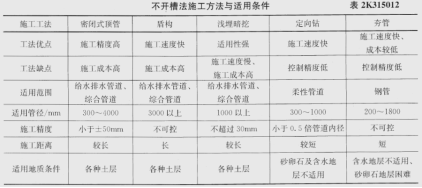

（1）顶管顶进方法的选择，应根据工程设计要求、工程水文地质条件、周围环境和现场条件，经技术经济比较后确定。

（2）盾构机选型，应根据工程设计要求（管道的外径、埋深和长度），工程水文地质条件，施工现场及周围环境安全等要求，经技术经济比较确定；盾构法施工用于穿越地面障碍的给水排水主干管道工程，直径一般3000㎜以上。

（3）浅埋暗挖施工方案的选择，应根据工程设计（隧道断面和结构形式、埋深、长度），工程水文地质条件，施工现场和周围环境安全等要求，经过技术经济比较后确定；在城区地下障碍物较复杂地段，采用浅埋暗挖施工管（隧）道会是较好的选择。

（4）定向钻机的回转扭矩和回拖力确定，应根据终孔孔径、轴向曲率半径、管道长度，结合工程水文地质和现场周围环境条件，经过技术经济比较综合考虑后确定，并应有一定的安全储备；导向探测仪的配置应根据定向钻机类型、穿越障碍物类型、探测深度和现场探测条件选用。定向钻机在以较大埋深穿越道路桥涵的长距离地下管道的施工中会表现出优越之处。

（5）夯管锤的锤击力应根据管径、钢管力学性能、管道长度，结合工程地质、水文地质和周围环境条件，经过技术经济比较后确定，并应有一定的安全储备；夯管法在特定场所是有其优越性，适用于城镇区域下穿较窄道路的地下管道施工。

（一）施工设备，装置应满足施工要求，并符合下列规定

（1）施工设备、主要配套设备和辅助系统安装完成后，应经试运行及安全性检验，合格后方可掘进作业。

（2）操作人员应经过培训，掌握设备操作要领，熟悉施工方法、各项技术参数，考试合格方可上岗。

（3）管（隧）道内涉及的水平运输设备、注浆系统、喷浆系统以及其他辅助系统应满足施工技术要求和安全、文明施工要求。

（4）施工供电应设置双路电源，并能自动切换；动力、照明应分路供电，作业面移动照明应采用低压供电。

（5）采用顶管、盾构、浅埋暗挖法施工的管道工程，应根据管（隧）道长度、施工方法和设备条件等确定管（隧）道内通风系统模式；设备供排风能力、管（隧）道内人员作业环境等还应满足国家有关标准规定。

（6）采用起重设备或垂直运输系统：

1）起重设备必须经过起重荷载计算。

2）使用前应按有关规定进行检查验收，合格后方可使用。

3）起重作业前应试吊，吊离地面100㎜左右时，应检查重物捆扎情况和制动性能，确认安全后方可起吊；起吊时工作井内严禁站人，当吊运重物下井距作业面底部小于500㎜时，操作人员方可近前工作。

4）严禁超负荷使用。

5）工作井上、下作业时必须有联络信号。
（7）所有设备、装置在使用中应按规定定期检查、维修和保养。
（二）监控测量
施工中应根据设计要求、工程特点及有关规定，对管（隧）道沿线影响范围内的地表或地下管线等建（构）筑物设置观测点，进行监控测量。监控测量的信息应及时反馈，以指导施工，发现问题及时处理。

2K315014管道功能性试验的规定

考点1：水压试验

（1）压力管道分为预试验和主试验阶段；试验合格的判定依据分为允许压力降值和允许渗水量值，按设计要求确定。设计无要求时，应根据工程实际情况，选用其中一项值或同时采用两项值作为试验合格的最终判定依据；水压试验合格的管道方可通水投人运行。
（2）压力管道水压试验进行实际渗水量测定时，宜采用注水法进行。
（3）管道采用两种（或两种以上）管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验，且设计无具体要求时，应采用不同管材的管段中试验控制最严的标准进行试验。

考点2：严密性试验

（1）污水、雨污水合流管道及湿陷土、膨胀土、流沙地区的雨水管道，必须经严密性试验合格后方可投入运行。
（2）管道的严密性试验分为闭水试验和闭气试验，应按设计要求确定；设计无要求时，应根据实际情况选择闭水试验或闭气试验。
（3）全断面整体现浇的钢筋混凝土无压管渠处于地下水位以下时，除设计要求外，管渠的混凝土强度等级、抗渗等级检验合格，可采用内渗法测渗水量；渗漏水量测方法按《给水排水管道工程施工及验收规范》GB50268-2008附录F的规定检查，符合设计要求时，可不必进行闭水试验。
（4）不开槽施工的内径大于或等于1500㎜钢筋混凝土结构管道，设计无要求且地下水位高于管道顶部时，可采用内渗法测渗水量；渗漏水量测方法按《给水排水管道工程施工及验收规范》GB50268-2008附录F的规定进行，符合规定时，则管道抗渗能力满足要求，不必再进行闭水试验。

考点3：特殊管道严密性试验

大口径球墨铸铁管、玻璃钢管、预应力钢筒混凝土管或预应力混凝土管等管道单口水压试验合格，且设计无要求时：
（1）压力管道可免去预试验阶段，而直接进行主试验阶段。
（2）无压管道应认同为严密性试验合格，不再进行闭水或闭气试验。

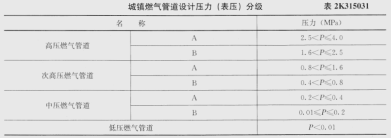

由于燃气管道要承受很大压力并输送大量有毒、易燃、易爆的气体，任何程度的泄漏和管道断裂将会导致爆炸、火灾、人身伤亡和环境污染，造成重大的经济损失。所以，要求燃气管道有足够的机械强度（抗拉强度、屈服强度、延伸率、冲击韧性）可焊性好，而且要有不透气性及耐腐蚀性能。

（1）地下燃气管道不得从建筑物和大型构筑物（不包括架空的建筑物和大型构筑物）的下面穿越。

（3）地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越，并不宜与其他管道或电缆同沟敷设。当需要同沟敷设时，必须采取有效的安全防护措施。

（4）地下燃气管道穿过排水管（沟）、热力管沟、联合地沟、隧道及其他各种用途沟槽时，应将燃气管道敷设于套管内。套管伸出构筑物外壁不应小于表2K315032-1中燃气管道与该构筑物的水平净距。套管两端应采用柔性的防腐、防水材料密封。

（5）燃气管道穿越铁路、高速公路、电车轨道或城镇主要干道时应符合下列要求：

1）穿越铁路或高速公路的燃气管道，其外应加套管，并提高绝缘防腐等级。

2）穿越铁路的燃气管道的套管，应符合下列要求：

①套管埋设的深度：铁路轨底至套管顶不应小于1.20m，并应符合铁路管理部门的要求。

②套管宜采用钢管或钢筋混凝土管。

③套管内径应比燃气管道外径大100㎜以上。

④套管两端与燃气管的间隙应采用柔性的防腐、防水材料密封，其一端应装设检漏管。

⑤套管端部距路堤坡脚外的距离不应小于2.0m。

3）燃气管道穿越电车轨道或城镇主要干道时宜敷设在套管或管沟内；穿越高速公路的燃气管道的套管、穿越电车轨道或城镇主要干道的燃气管道的套管或管沟，应符合下列要求：

①套管内径应比燃气管道外径大100㎜以上，套管或管沟两端应密封，在重要地段的套管或管沟端部宜安装检漏管。

②套管或管沟端部距电车道边轨不应小于2.0m；距道路边缘不应小于1.0m。

（6）燃气管道宜垂直穿越铁路、高速公路、电车轨道或城镇主要干道。

（7）燃气管道通过河流时，可采用穿越河底或采用管桥跨越的形式。当条件许可时，也可利用道路桥梁跨越河流，并应符合下列要求：

1）利用道路桥梁跨越河流的燃气管道，其管道的输送压力不应大于

2）当燃气管道随桥梁敷设或采用管桥跨越河流时，必须采取安全防护措施。

3）燃气管道随桥梁敷设.宜采取如下安全防护措施：

①敷设于桥梁上的燃气管道应采用加厚的无缝钢管或焊接钢管，尽量减少焊缝，对焊缝进行100%无损探伤。

②跨越通航河流的燃气管道管底高程，应符合通航净空的要求，管架外侧应设置护桩。

③在确定管道位置时，应与随桥敷设的其他可燃气体管道保持一定间距。

④管道应设置必要的补偿和减震措施。

⑤过河架空的燃气管道向下弯曲时，向下弯曲部分与水平管夹角宜采用45°形式。

⑥对管道应做较高等级的防腐保护。
