2H314011建筑管道工程的组成和施工程序

考点1：建筑管道施工程序

施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。

【历年真题】
(2012年真题)管道工程施工程序中，管道安装的紧后工序是()。
A.管道系统防腐
B.管道系统检验
C.管道系统绝热
D.管道系统清洗
【答案】B
【解析】2017版教材P107，（一）建筑管道工施工程序是：施工准备→配合土建预留、预埋、管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统检验→防腐绝热→系统清洗→试运行→竣工验收。因此B为正确选项。

(2010年真题)按照建筑给水、排水、供热及采暖管道工程的一般施工程序，在完成了管道安装之后，下一步应进行的施工程序是()。
A.管道附件检验
B.管道防腐绝热
C.管道系统清洗
D.管道系统试验
【答案】D
【解析】2017版教材P107，建筑管道的施工程序是：施工准备→配合土建预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。

考点2：管道元件检验

(1) 管道元件包括管道组成件和管道支撑件，安装前应认真核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验。
(2) 管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行检定。
(3) 阀门应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格)数量中抽查10%，且不少于一个。安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。

考点3：管道安装

(1) 管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。
(2) 当管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过程应注意成品保护。
(3) 干管安装的连接方式有螺纹连接、承插连接、法兰连接、粘接、焊接、热熔连接。
冷热水管道上下平行安装时热水管道应在冷水管道上方，垂(1) 直安装时热水管道在冷水管道左侧。排水管道应严格控制坡度和坡向，当设计未注明安装坡度时，应按相应施工规范执行。
(2) 室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应大于塑料管的坡度。
(3) 室外排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
(4) 埋地管道、吊顶内的管道等在安装结束，隐蔽之前应进行隐蔽工程的验收，并做好记录。

考点4：建筑管道系统试验

建筑管道工程应进行的试验包括：承压管道和设备系统压力试验，非承压管道灌水试验，排水干管通球，通水试验，消火栓系统试射试验等。
(1) 压力试验：
1）应在管道系统安装结束，经外观检査合格、管道固定牢固、无损检测和热处理合格、确保管道不再进行开孔、不再焊接作业的基础上进行。
2）压力试验宜采用液压试验并应编制专题方案，当需要进行气压试验时应有设计人员的批准。试验压力应按设计要求进行，当设计未注明试验压力时，应按规范要求进行。
3）高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。
(2) 灌水试验：
室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。灌水到满水15min，水面下降后再灌满观察5min，液面不降，管道及接口无渗漏为合格。
(3) 通球试验：
排水管道主立管及水平干管安装结束后均应作通球试验。通球球径不小于排水管径的2/3,通球率必须达到100%。
(4) 消火栓试射试验：
1) 室内消火栓系统在竣工后应作试射试验。试射试验一般取有代表性的三处：即屋顶取一处和首层取两处。
屋顶试验用消火栓试射可测得消火栓的出水流量和压力(充1) 实水柱首层取两处消火栓试射，可检验两股充实水柱同时喷射到达最远点的能力。
(2) 通水试验：
排水系统安装完毕，排水管道、雨水管道应分系统进行通水试验，以流水通畅、不渗不漏为合格。

【历年真题】
(2012年真题)室内卫生器具的排水支管隐蔽前，必须做()。
A.压力试验
B.灌水试验
C.通球试验
D.泄漏试验
【答案】B
【解析】2017版教材P109，(2)灌水试验：室内隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或房屋地面高度。因此B为正确选项。

考点5：防腐绝热

(1) 管道的防腐方法主要有涂漆、衬里、静电保护和阴极保护等。
(2) 管道绝热按其用途可分为保温、保冷、加热保护三种类型。

考点6：系统清洗及试运行

管道系统试验合格后.应进行管道系统清洗。(1)进行热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。由临时供水人口向系统供水，关闭其他支管的控制阀门，只开启干管末端支管最底层的阀门，由底层放水并引至排水系统内。(2)观察出水口处水质变化是否清洁。底层干管冲洗后再依次冲洗各分支环路，直至全系统管路冲洗完毕为止。(3)生活给水管道在交付前必须冲洗和消毒，并经有关部门取样检验，符合《生活饮用水卫生标准》GB5749—2006方可使用。

【历年真题】
(2012年真题)建筑热水管道系统冲洗要求是()。
A.先冲洗底部干管，后冲洗各环路支管
B.先冲洗各环路支管，后冲洗底部干管
C.先冲洗底部水平支管，后冲洗垂直干管
D.先冲洗上部支管，后冲洗下部干管
【答案】A
【解析】2017版教材P110，建筑管道系统液压试验合格后，应进行管道系统清洗。进行热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管；由临时供水入口向系统供水，关闭其他支管的控制阀门，只开启干管末端支管最底层的阀门，由底层放水并引至排水系统内；观察出水口处水质变化；底层干管冲洗后再依次冲洗各分支环路，直至全系统管路冲洗完毕为止。

2H314012高层建筑管道施工技术要求

考点1：高层建筑管道工程施工的一般程序

施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。

考点2：高层建筑管道工程的要求

1. 高层建筑给水排水系统必须具备安全可靠的供水设施、适用的给水排水材料以及优良的施工质量，妥善处理好排水管道的通气问题，保证供排水安全通畅。
2. 高层建筑给水排水系统必须对给水系统和热水系统进行合理的竖向分区并加设减压设备，施工中要保证管道的焊接质量和牢固固定，以确保系统的正常运行。
3.高层建筑给水排水系统必须设置安全可靠的室内消防给水系统及室外补水系统，管道保温及管道井、穿墙套管的封堵应使用阻燃材料，并应进行严格验收，防止重大火灾事故的发生。
4.高层建筑给水排水系统必须考虑管道的防振、降噪措施，保证管道安装牢固、坡度合理，并采取必要的减震隔离或加设柔性连接等措施。
5. 高层建筑给水排水系统，要做好综合布置，处理好各种管线的综合交叉，管道井要根据管道走向合理布置，合理安排施工工序，高层建筑给水排水及其他相关管道应在施工前进行CAD三维绘图模拟及现场实际测绘。
6.高层建筑给水排水系统应合理安排出墙管道的安装时间。

考点3：高层建筑管道常用的连接方法

螺纹连接、法兰连接、焊接连接、沟槽连接(卡箍连接）、卡套式连接、卡压连接、热熔连接、承插连接。

【历年真题】
(2010年真题)建筑给水塑料管道可以采用的连接方式有()。
A.专用管件连接
B.粘结连接
C.丝扣连接
D.法兰连接
E.橡胶圈接口连接
【答案】ABDE
【解析】2017年版教材P111，高层建筑给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。给水系统管材应采用合格的给水铸铁管、镀锌钢管、给水塑料管、复合管、铜管、不锈钢管。大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，因此AD对。8.承插连接：用于给水及排水铸铁管及管件的连接。有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。E对。B教材中无原文，但PVC可以采用粘结连接也为正确的。国家严格规定：“不得在塑料管上套丝”选ABDE。

(2012年真题)高层建筑铜制给水管道的连接方式可采用()。
A.专用接头
B.热熔连接
C.粘结接口
D.焊接连接
E.法兰连接
【答案】AD
【解析】2017版教材P111，铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于22mm时宜采用对口焊接。

(2014年真题)高层建筑给水及排水铸铁管的柔性连接应采用（）。
A.石绵水泥密封
B.橡胶圈密封
C.铅密封
D.膨胀性填料密封
【答案】B
【解析】2017版教材P111，原文是：8.承插连接：用于给水及排水铸铁管及管件的连接。有柔性连接和刚性连接两类，柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。

考点4：高层建筑管道施工技术要点

排水管道安装要求
(1) 严格按排水管道安装工艺流程施工。安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验。
(2) 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建筑中明设排水管道应按设计要求设置阻火圈或防火套管。
(3) 金属排水管道上的吊钩或卡箍应固定在承重结构上。
(4) 明敷管道穿越防火区域时应当采取防止火灾贯穿的措施。横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置防火圈或长度≥500mm的防火套管。
(1) 排水通气管安装要求。不得与风道或烟道连接。通气管应高出屋面300mm,在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧；在经常有人停留的平屋顶上，通气管应髙出屋面2m，并应根据防雷要求设置防雷装置。
(2) 立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。

【历年真题】
(2012年真题)高层建筑排水通气管的安装要求有()。
A.通气管应高出斜顶屋面0.3m
B.在经常有人停留的平顶屋面，通气管应高出屋面2m
C.通气管应与风道或烟道连接
D.通气管应按防雷要求设置防雷装置
E.高出屋顶的通气管高度必须大于最大积水高度
【答案】ABD
【解析】2017版教材P112，(6)排水通气管安装要求。不得与风道或烟道连接，通气管应高出屋面300㎜，但必须大于最大积雪厚度；在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600㎜或引向无门、窗一侧；在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置；屋顶有隔热层应从隔热层板面算起。因此ABD为正确选项。

(2010年真题)高层建筑的排水通气管，应满足()的要求。
A.不能与风道连接
B.不能与烟道连接
C.不能穿过屋面
D.出口处不能有风
E.出口处必要时设置防雷装置
【答案】ABE
【解析】2017版教材P112，(6)排水通气管安装要求。不得与风道或烟道连接。通气管应高出屋面300mm，但必须大于最大积雪厚度；在通气管出口4m以有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧；在经常有人停留的平屋顶上，通气管应髙出屋面2m，并应根据防雷要求设置防雷装置；屋顶有隔热层应从隔热层被面算起。

(2009年真题)高层建筑的生活污水塑料管道，水平敷设的坡度要求为()。
A.管径50mm的最小坡度为12‰
B.管径75mm的最小坡度为9‰
C.管径110mm的最小坡度为6‰
D.管径125mm的最小坡度为5‰
E.管径159mm的最小坡度为3‰
【答案】ACD
【解析】2017版教材P112，生活污水塑料管道的坡度必须符合设计或规范的规定：生活污水塑料管道的坡度，管径50mm的最小坡度为12‰，管径75mm的最小坡度为8‰，管径110mm的最小坡度为6‰，管径125mm的最小坡度为5‰，管径160mm的最小坡度为4‰。所以本题正确选项应为ACD。

(2015年真题)明装排水横干管穿越防火分区隔墙设置防火套管的长度，可用的是()。
A.200mm
B.300mm
C.400mm
D.500mm
【答案】D
【解析】2017版教材P112，原文是明敷管道穿越防火区域时应当采取防止火灾贯穿的措施。横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置防火圈或长度≥500mm的防火套管。所以正确选项为D。考点：防火套管

考点5：热水管道安装要求

(1) 严格按热水管道安装工艺流程施工。预制加工→预留预埋→干管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。
对金属管道表面进行去污清洗、冲洗、钝化。采用碱液（氢氧化钠、磷酸三钠、水玻璃、适量水)去污方法对金属管道(1) 表面进行去污清洗后要作充分冲洗，并做钝化处理，用含有0.1%左右重铬酸、重铬酸钠或重铬酸钾溶液清洗表面。
(2) 热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。

【历年真题】
(2015年真题)对金属管道做钝化处理，可采用含有0.1%左右的()溶液。
A.重铬酸
B.氢氧化钠
C.重铬酸钠
D.磷酸三钠
E.重铬酸钾
【答案】ACE
【解析】2017版教材P113，对金属管道表面进行去污清洗、冲洗、钝化。采用碱液（氢氧化钠、磷酸三钠、水玻璃、适量水)去污方法对金属管道表面进行去污清洗后要作充分冲洗，并做钝化处理，用含有0.1%左右重铬酸、重铬酸钠或重铬酸钾溶液清洗表面。

考点6：供暖管道安装要求

(1) 严格按采暖管道安装工艺流程施工。安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→供暖器具安装→试压→冲洗防腐→保温→调试。
(2) 管道支、吊、托架安装应符合设计要求。位置正确，埋设应平整牢固；固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，纵向移动量应符合要求。无热伸长管道的吊架、吊杆应垂直安装；有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
（3）套管安装：安装在楼板内的套管，其顶部应高出装饰(1) 地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙，应用阻燃密实材料和防水油膏填实，端面光滑。
（4）供暖管道安装坡度应符合设计及规范的规定。

【历年真题】
(2013年真题)高层建筑的采暖系统安装工艺流程中，采暖器具安装后的工序有()。
A.支架安装
B.支管安装
C.系统试压
D.系统冲洗
E.管道保温
【答案】CDE
【解析】详见2017版教材P113，5、供暖管道安装要求 (1)严格按采暖管道安装工艺流程施工。安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→供暖器具安装→试压→冲洗→防腐→保温→调试。因此CDE为正确选项。

(2011年真题)高层建筑中要求安装坡度为3‰、不得小于2‰的管道有()。
A.汽、水同向流动的热水采暖管道
B.汽、水同向流动的蒸汽管道
C.汽、水逆向流动的热水采暖管道
D.凝结水管道
E.散热器支管
【答案】ABD
【解析】详见2017版教材P113，采暖管道安装坡度应符合设计及规范的规定：汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于2‰。汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰。散热器支管的坡度应为1%，坡度朝向应利于排气和泄水。本题的正确项是“ABD”。

(2009年真题)建筑供暖管道安装工序后的正确顺序是()。
A.试压→冲洗→调试→保温→防腐
B.试压→冲洗→防腐→保温→调试
C.试压→冲洗→防腐→调试→保温
D.试压→保温→防腐→冲洗→调试
【答案】B
【解析】2017版教材P113，供暖管道安装要求（1）严格按采暖管道安装工艺流程施工。安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→采暖器具安装→试压→冲洗→防腐→保温→调试。

(2016年真题)关于建筑供热管道支、吊架安装的说法，正确的有()。
A.无热伸长管道的吊架应垂直安装
B.滑动支架滑托与滑槽接触应紧密
C.固定在建筑结构上的管道吊架不得影响结构安全
D.有热伸长管道的吊架应向热膨胀的方向偏移
E.固定支架与管道之间应留有3～5mm的间隙
【答案】AC
【解析】2017年教材P113，无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。A对。固定在建筑结构上的管道支、吊架不得影响结构的安全。C对。选AC。

2H314021建筑电气工程的组成和施工程序

考点1：建筑电气工程的施工程序

成套配电柜(开关柜)的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
三相干式电力变压器的施工程序：开箱检查→二次搬运→变压器安装→附件安装→交接试验→送电前检查→送电运行验收。
照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。
明配管施工程序：测量定位→支架制作、安装→导管预制→导管连接、固定→接地线跨接→刷漆。
防雷、接地装置的施工程序：接地体安装→接地干线安装→引下线敷设→均压环安装→避雷带(避雷针、避雷网）安装。

【历年真题】
(2013年真题)室内照明灯具的施工程序中，灯具安装接线的紧后工序是()。
A.导线并头
B.绝缘测试
C.送电前检查
D.灯管安装
【答案】C
【解析】2017年版教材P115,(2)照明灯具的施工程序：灯具开箱检查—灯具组装―灯具安装接线—送电前的检查一送电运行。选C。

(2012年真题)下列工序中，不属于电缆敷设施工程序的是()。
A.电缆验收
B.电缆绝缘测定
C.电缆搬运
D.电缆送电
【答案】D
【解析】2017版教材P115,电缆敷设施工程序：电缆验收→电缆搬运→电缆绝缘测定→电缆盘架设电缆敷设→挂标志→质量验收。

(2012年真题)建筑防雷保护装置由()组成。
A.接闪器
B.接地干线
C.引下线
D.接地母线
E.接地装置
【答案】ACE
【解析】2017版教材P115,防雷保护装置由接闪器、引下线和接地装置三部分组成。

(2011年真题)建筑电气装置施工中，成套配电柜安装固定后的紧后工序是()。
A.开箱检查
B.母线安装
C.调整试验
D.送电运行
【答案】B
【解析】2017版教材P115,（1）成套配电柜安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收本题的正确项是“B.母线安装”。

(2014年真题)下列室内配线施工中，属于镀锌钢管明配的工序有（）。
A.测量定位
B.支架安装
C.钢管预埋
D.钢管连接
E.管内穿线
【答案】ABD
【解析】详见2017版教材P115，原文是：(1)明配管施工程序：测量定位→支架制作、安装→导管预制→导管连接、固定→接地线跨接→刷漆。

(2015年真题)下列工序，属于电气照明灯具的施工工序有()。
A.灯具检查
B.灯具组装
C.灯具安装
D.灯具接线
E.送电后检查
【答案】ABCD
【解析】2017年教材P115，(2)照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。

考点2：母线槽的施工技术要求

(1) 母线槽相互之间的净距离需考虑安装和维修方便，插接箱外壳应与母线槽外壳连通，接地良好。
(2) 水平安装时，每节母线槽应不少于2个支架，转弯处应增设支架加强，垂直过楼板时要选用弹簧支架。
(3) 每节母线槽的绝缘电阻不应小于20MΩ。绝缘测试不合格的不得安装。
(4) 母线槽安装中必须随时做好防水渗漏措施，安装完毕后要认真检查，确保完好正确。穿过楼板、墙板的母线槽要做防火处理。

考点3：线槽配线的施工技术要求

(1) 线槽直线段连接应采用连接板、螺母紧固，每节直线线槽不少于2个支架；在转角、分支处和端部均应有固定点。
(2) 金属线槽应可靠接地或接零，但不应作为设备的接地导体。
(3) 线槽内导线敷设的规格和数量应符合设计规定，当设计无规定时，包括绝缘层在内的导线总截面积不应大于线槽内截面积的60%。

考点4：导线敷设要求

1) 管内导线应采用绝缘导线，A、B、C相线绝缘层颜色分别为黄、绿、红，保护接地线绝缘层为黄绿双色，零线绝缘层为淡蓝色。
2) 导线敷设后，应用500V兆欧表测试绝缘电阻，线路绝缘电阻不应小于0.5MΩ。
3) 不同回路、不同电压等级、交流与直流的导线不得穿在同一管内。但电压为50V及以下的回路，同一台设备的电动机回路和无干扰要求的控制回路，照明花灯的所有回路，同类照明的几个回路可穿人同一根管内.但管内导线总数不应多于8根。
4) 同一交流回路的导线应穿同一根钢管内。导线在管内不应有接头，接头应设在接线盒（箱）内。
5）管内导线包括绝缘层在内的总截面积，不应大于管子内空截1) 面积的40%。

考点5：电缆敷设技术要求

(1) 桥架水平敷设时距地高度一般不宜低于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室、电气竖井等内时除外。
(2) 电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于200mm，电力电缆间不应小于300mm。
(3) 电力电缆在桥架内敷设时，电力电缆的总截面积不应大于桥架横断面的60%，控制电缆不应大于75%。
(4)电缆桥架在穿过墙体及楼板时，应采取防火隔离措施。

考点6：照明配电箱安装技术要求

(1) 照明配电箱应安装牢固，配电箱内应标明用电回路名称。
(2) 照明配电箱内应分别设置零线和保护接地线）汇流排，零线和保护线应在汇流排上连接，不得绞接。
(3) 照明配电箱内每一单相分支回路的电流不宜超过16A，灯具数量不宜超过25个。大型建筑组合灯具每一单相回路电流不宜超过25A,光源数量不宜超过60个。
(4) 插座为单独冋路时，数量不宜超过10个。灯具和插座混为一个回路时，其中插座数不宜超过5个。

【历年真题】
(2016年真题)关于照明配电箱的安装技术要求，正确的有()。
A.插座为单独回路时的插座数量不宜超过10个
B.零线和保护接地线应在汇流排上连接
C.配电箱内应标明用电回路的名称和功率
D.每个单相分支回路的灯具数量不宜超过25个
E.每个三相分支回路的电流不宜超过16A
【答案】ABD
【解析】2017年教材P117，1.照明配电箱安装技术要求：(4)插座为单独回路时，数量不宜超过10个；A对。(2)照明配电箱内应分别设置零线和保护接地（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接。B对。(3)照明配电箱内每一单相分支回路的电流不宜超过16A，灯具数量不宜超过25个。大型建筑组合灯具每一单相回路电流不宜超过25A，光源数量不宜超过60个。D对。选ABD

考点7：灯具安装技术要求

(1) 灯具安装应牢固，采用预埋吊钩、膨胀螺栓等安装固定，严禁使用木榫。固定件的承载能力应与电气照明灯具的重量相E配。
(2) 灯具的接线应牢固，电气接触应良好。螺口灯头的接线，相线应接在中心触点端子上，零线应接在螺纹的端子上。需要接地或接零的灯具，应有明显标志的专用接地螺栓。
(3) 灯具距地面高度小于2.4m时，灯具的金属外壳应接地或接零，并采用单独的接地线（黄绿双色）接到保护接地（接零排上。
(4) 当吊灯灯具重量超过3kg时，应采取预埋吊钩或螺栓固定。
(5) 花灯吊钩圆钢直径不应小于灯具挂销的直径，且不应小于6mm，大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。

考点8：插座安装技术要求

(1) 插座宜单独的回路配电，而一个房间内的插座宜由同一回路配电。在潮湿房间应装设防水插座。
(2) 插座距地面高度一般为0.3m，托儿所、幼儿园及小学校的插座距地面高度不宜小于1.8m，同一场所安装的插座高度应一致。
(3) 插座的接线1)单相两孔插座，面对插座板，右孔或上孔与相线连接，左孔或下孔与零线连接。2)单相三孔插座，面对插座板，右孔与相线连接，左孔与零线连接，上孔与接地线或零线连接。3)三相四孔插座的接地线或接零线都应接在上孔，下面三个孔与三相线连接，同一场所的三相插座，其接线的相位必须一致。
(4) 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，必须选择不同结构、不同规格和不能互换的插座。
（5）在潮湿场所，应采用密封良好的防水插座，安装高度不应低(1) 于5m。

2H314022防雷和接地装置的施工技术要求

考点1：避雷带(网）的施工技术要求

1. 避雷带应热镀锌。钢材厚度应≥4mm的，镀层厚度应不＜65um，避雷带一般使用40mm×4mm镀锌扁钢，或φl2mm镀锌圆钢制作。
2. 避雷带在女儿墙和屋顶上明敷时要求，支持件一般用40mm×4mm镀锌扁钢制作。
3. 避雷带之间的连接应采用搭接焊接。
4. 扁钢之间搭接为扁钢宽度2倍，三面施焊；圆钢之间搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
5. 建筑屋顶避雷网格的间距应按设计规定，设计无要求时，应按如下要求施工：一类防雷建筑的屋顶避雷网格间距不应大于5m×5m或6m×4m；二类防雷建筑的不应大于10m×10m或12m×8m；三类防雷建筑的不应大于20m×20m或24m×16m。
6. 建筑物屋顶上的金属导体都必须与避雷带连接成一体。

【历年真题】
(2010年真题)防雷装置的引下线主要由明敷于建筑物表面由上而下的()构成。
A.圆钢
B.扁钢
C.裸导线
D.线槽
E.不锈钢管
【答案】ABE
【解析】2017版教材P119，避雷针材料要求。一般用镀锌(或不锈钢）圆钢和管壁厚度不小于3mm镀锌钢管(或不锈钢管)制成。

(2014年真题)高层建筑为防止侧击雷电，应在环绕建筑物周边设置（）。
A.避雷针
B.均压环
C.接地线
D.引下线
【答案】B
【解析】2017版教材P120，原文是：均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。

考点2：均压环的施工技术要求

均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。
建筑物高度超过30m时，应在建筑物30m以上设置均压环。建筑物层高小于等于3m的每二层设置一圈均压环；层高大于3m的每层设置一圈均压环。

考点3：防雷引下线的施工技术要求

1. 建筑物外立面防雷引下线明敷时要求。一般使用40mm×4mm镀锌扁钢沿外墙引下，在距地1.8m处做断接卡子。
2. 建筑物外立面防雷引下线暗敷时要求。是利用建筑物外立面混凝土柱内的两根主钢筋(≥φ16mm)作防雷引下线，并在离地0.5m处做接地测试点。
3. 引下线的间距应由设计确定。如果设计不明确时，可按规范要求确定，第一类防雷建筑的引下线间距不应大于12m；第二类防雷建筑的引下线间距不应大于18m；第三类防雷建筑的引下线间距不应大于25m。

考点4：避雷器的施工技术要求

(1)避雷器不得任意拆开、破坏密封和损坏元件。
(2)瓷件应无裂纹、破损，瓷套与铁法兰间的粘结应牢固，法兰泄水孔应畅通。
(3)磁吹阀式避雷器的防爆片应无损坏和裂纹。
(4)用以保护金属氧化物避雷器防爆片的上下盖子应取下，防爆片应完整无损。
(5)金属氧化物避雷器的安全装置应完整无损。
(6)避雷器额定电压与线路电压应相同。
(7)将避雷器向不同方向轻轻摇动，内部应无松动的响声。

【历年真题】
(2015年真题)避雷器安装前的检查要求，正确的是()。
A.避雷器应拆开检查
B.避雷器的额定电压与线路电压相等
C.避雷器防爆片的上下盖子不能取下
D.避雷器瓷件的裂纹应小于1mm
【答案】B
【解析】2017版教材P120，
(1)避雷器不得任意拆开、破坏密封和损坏元件。
(2)瓷件应无裂纹、破损，瓷套与铁法兰间的粘结应牢固，法兰泄水孔应畅通。
(3)磁吹阀式避雷器的防爆片应无损坏和裂纹。
(4)用以保护金属氧化物避雷器防爆片的上下盖子应取下，防爆片应完整无损。
(5)金属氧化物避雷器的安全装置应完整无损。
(6)避雷器额定电压与线路电压应相同。
(7)将避雷器向不同方向轻轻摇动，内部应无松动的响声。

考点5：金属接地体(极)的施工技术要求

1) 垂直埋设的金属接地体一般采用镀锌角钢、镀锌钢管、镀锌圆钢等。镀锌钢管的壁厚为3.5mm，镀锌角钢的厚度为4mm，镀锌圆钢的直径为12mm，垂直接地体的长度一般为2.5m。
2) 水平埋设的接地体通常采用镀锌扁钢、镀锌圆钢等。镀锌扁钢的厚度应不小于4mm，截面积不小于100mm2；镀锌圆钢的直径应不小于12mm。
3）接地体的连接应牢固可靠，应用搭接焊接。接地体采用扁钢时，其搭接长度为扁钢宽度的两倍，并有三个邻边施焊；若采用圆钢，其搭接长度为圆钢直径的6倍，并在两面施焊。

考点6：自然接地体的施工技术要求

(1) 利用建筑底板钢筋做水平接地体按设计要求，将底板内主钢筋(不少于二根)搭接焊接，用色漆做好标记，以便于引出和检查，及时做好隐蔽工程验收记录。
(2)利用工程桩钢筋做垂直接地体按设计要求，找好工程桩的位置，把工程桩内四个角的钢筋搭接焊接，再与底板主钢筋(不少于二根)焊接牢固，用色漆做标记，及时做好隐蔽工程验收记录。

【历年真题】
(2012年真题)可作为建筑防雷的自然接地体有()。
A.电缆保护钢管
B.埋地敷设的金属管道
C.金属电缆桥架
D.混凝土桩基中的钢筋
E.建筑物底板内的钢筋
【答案】BDE
【解析】2017年版教材P122,2.自然接地体的施工技术要求：
(1)利用建筑底板钢筋做水平接地体；
(2)利用工程桩钢筋做垂直接地体；
(3)当设计规定用埋地金属管道作为接地体和接地线时，必须选用不输送可燃或可爆液体或气体的管道，例如压缩空气管道和水管。可选BDE。

(2011年真题)建筑防雷接地装置有()。
A.人工接地体
B.自然接地体
C.避雷针
D.避雷带
E.避雷网
【答案】AB
【解析】详见2017版教材121-123页,接地装置有人工接地体、自然接地体、接地模块等。所以本题的正确项是“AB"。

考点7：接地体施工的注意事项

接地体要有足够的机械强度。电气设备独立接地体的接地电阻应小于4Ω，共用接地体的接地电阻应小于1Ω。

2H314031通风与空调工程的组成和施工程序

考点1：通风与空调系统的类别

1. 通风系统按空气流动动力不同分为自然通风和机械通风方式。
2. 机械通风按通风系统的作用范围分为局部通风和全面通风。
3. 通风系统按功能、性质可分为一般（换气通风、工业通风、事故通风、消防通风和人防通风等。

【历年真题】
(2015年真题)通风系统按空气流动动力不同分为()和机械通风。
A.工业通风
B.换气通风
C.自然通风
D.全面通风
【答案】C
【解析】2017年教材P123，(一）通风系统的类别：(1)通风系统按空气流动动力不同分为自然通风和机械通风。

考点2：热源和冷源及其附属设备

(1) 冷源及热源。常用的热源有提供热水或蒸汽的锅炉、电加热器等。空调冷源包括天然和人工冷源。
(2) 附属设备。包括冷却塔、水杲、软化水装置、集分水器、换热装置、蓄冷蓄热装置、净化设备等、过滤装置、定压稳压装置等。
【历年真题】
(2015年真题)下列装置，属于蒸汽压缩式制冷机组组成部分的有()。
A.蒸发器
B.发生器
C.膨胀阀
D.冷凝器
E.分水器
【答案】ACD
【解析】2017年教材P125，蒸汽压缩式制冷机组由蒸发器、压缩机、冷凝器、膨胀阀等四大热力装置组成。

考点3：通风与空调工程的施工程序

施工准备→风管及部件制作→风管及部件的中间验收→风管系统安装→风管系统严密性试验→空调设备安装→空调水系统安装→管道严密性及强度试验→管道冲洗→管道防腐与绝热→风管系统测试与调整→空调系统试运行及调试→竣工验收→空调系统综合效能测试。

【历年真题】
(2010年真题)按照通风空调工程的施工程序，在完成了空调系统调试之后，还应进行的施工程序有()。
A.通风空调工程的竣工验收
B.风管系统的严密性试验
C.风管系统测试与调整
D.空调系统综合效能测定
E.空调设备及空调水系统的验收
【答案】AD
【解析】2017版教材P126，1.通风与空调工程的施工顺序。一般是：施工准备→风管及部件加工→风管及部件的中间验收→风管系统安装→风管系统严密性试验→空调设备安装→空调水系统安装→管道严密性及强度试验→管道冲洗→管道防腐与绝热→风管系统测试与调整→空调系统试运行及调试→竣工验收→空调系统综合效能测试。

考点4：通风与空调系统的试运行和调试

包括设备的单机试运转与调试、系统无生产负荷下的联合试运行与调试。
通风与空调系统无生产负荷的联合试运行及调试，应在设备单机试运转合格后进行。通风系统的连续试运行应不少于2h，空调系统带冷(热)源的连续试运行应不少于8h。联合试运行及调试不在制冷期或供暖期时，仅做不带冷(热)源的试运行及调试，并在第一个制冷期或供暖期内补做。

考点5：系统无生产负荷下的联合试运转与调试应包括的内容

1) 监测与控制系统的检验、调整与联动运行。
2) 系统风量的测定和调整。系统总风量实测值与设计风量的偏差允许值不应大于10%；系统经平衡调整，各风口或吸风罩的总风量与设计风量的允许偏差不应大于15%。
3) 空调水系统的测定和调整。空调冷（热）水、冷却水总流量测试结果与设计流量的偏差不应大于10%，各空调机组盘管水流量经调整后与设计流量的偏差不应大于20%。
4) 室内空气参数的测定和调整。
5) 防排烟系统测定和调整。防排烟系统测定风量、风压及疏散楼梯间等处的静压差，并调整至符合设计与消防的规定。

【历年真题】
(2011年真题)通风空调工程中，系统调试的主要内容包括()。
A.风管严密性试验
B.风管漏光试验
C.单机试运转
D.无生产负荷联合试运转及调试
E.风管漏风试验
【答案】CD
【解析】详见2017版教材126页，通风与空调系统安装完毕投入使用前，必须进行系统的试运行与调试，包括设备的单机试运转与调试、系统无生产负荷下的联合试运转行与调试。

(2014年真题)通风与空调系统经平衡调整后，各风口的总风量与设计风量的允许偏差不应大于（）。
A.5%
B.10%
C.15%
D.20%
【答案】C
【解析】2017版教材P126、127，原文是：2)系统风量的测定和调整(通风机、风口、系统平衡）。系统风量平衡后应达到以下规定：系统总风量实测值与设计风量的偏差允许值不应大于10%;系统经平衡调整，各风口或吸风罩的总风量与设计风量的允许偏差不应大于15%。

2H314032风管系统的施工技术要求

考点1：风管系统制作的一般要求

（1）金属风管板材的拼接采用咬口连接、铆接、焊接连接等方法，风管与风管连接采用法兰连接、薄钢板法兰连接等。板材连接缝应该达到缝线顺直、平整、严密牢固、不露保温层，满足和结构连接的强度要求。法兰连接的焊缝应熔合良好、饱满，矩形法兰四角处应设螺栓孔，同一批加工的相同规格法兰，其螺栓孔排列方式、间距应统一，且具有互换性。
（2）风管的加固措施。针对其工作压力等级、板材厚度、风管长度与断面尺寸，采取相应的加固措施。
（3）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
【历年真题】
(2012年真题)风管制作时，应针对风管的()采取相应的加固措施。
A.工作压力
B.风速流量
C.板材厚度
D.风管长度
E.断面尺寸
【答案】ACDE
【解析】2017版教材P128，(5)风管的加固措施。针对其工作压力等级、板材厚度、风管长度与断面尺寸，采取相应的加固措施。

(2010年真题)通风空调矩形风管制作时，应设导流叶片的管件是()。
A.风机出口的变径管
B.内斜线弯头
C.内弧形弯头
D.消声器进风口
E.风机进口的变径管
【答案】BC
【解析】详见2017版教材128页，矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。

(2009年真题)排烟系统的风管板材厚度若设计无要求时，可按()系统风管板厚选择。
A.负压
B.低压
C.中压
D.高压
【答案】D
【解析】2017版教材P128，排烟系统风管板材厚度若设计无要求，可按高压系统风管板厚选择。本题的正确项是“D.高压”。


考点2：风管系统的安装要点

（1）风管安装就位的程序通常为先上层后下层，先主干管后支管，先立管后水平管。
（2）风管穿过需要封闭的防火防爆楼板或墙体时采取的措施。应设钢板厚度不小于1.6mm的预埋管或防护套管，风管与防护套管之间应采用不燃柔性材料封堵。风管穿越建筑物变形缝空间时，应设置柔性短管，风管穿越建筑物变形缝墙体时，应设置钢制套管，风管与套管之间应采用柔性防水材料填充密实。
（3）风阀安装要求。方向应正确、便于操作，启闭灵活。边长（直径大于或等于630mm的防火阀、消声弯头或边长(直径)大于1250mm的弯头和三通应设置独立的支吊架。
（4）风管系统安劳后，必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。
（5）通风与空调工程安装完毕，施工单位必须进行系统的测定和调整（简称调试）。交工前，施工单位应配合建设单位进行生产负荷的空调系统综合效能试验的测定与调整，使其达到室内环境的要求。
（6）系统调试的主要内容。包括：风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。空调系统带冷(热)源的正常联合试运转应视竣工季节与设计条件做出决定。
（7）通风与空调工程施工现场配合：1）通风与空调工程施工中应注意与土建工程、装饰装修工程、机电安装其他专业工程以及设备供应商的协调配合。2）协调配合内容。

【历年真题】
(2013年真题)通风与空调施工中，安装单位应承担的协调配合工作有()。
A.向设备供应商提供设备到货时间
B.与装饰单位协调风口开设位置
C.向电气单位提供设备的电气参数
D.防排烟系统测定风量、风压及疏散楼梯间等处的静压差
E.负责各机电专业管线综合布置的确定
【答案】ABC
【解析】2017年版教材P130，(2)协调配合内容。例如，配合土建预留、预埋时，注意预留孔、洞的形状、尺寸及位置，预埋件的位置和尺寸等；各类管线的综合布置及施工顺序的确定；及时为电气专业提供有关设备的电气参数、控制点及控制要求等数据；安装风机盘管、风口（包括送、回风口及新风入口等)及开设检修门时，注意对装饰装修工程的成品保护；及时向设备供应商提供设备到货时间、安装要求及相应数据等。

(2012年真题)风管制作安装完成后，必须对风管的()进行严密性检验。
A.板材
B.咬口缝
C.铆接孔
D.法兰翻边
E.管段接缝
【答案】BCDE
【解析】2017版教材P129，（三）风管的检验与试验(1)风管系统完装后，必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。因此BCDE为正确选项。

考点3：洁净空调工程施工技术

（1）洁净空调系统除了满足洁净室所要求的温度、湿度、室内正压和噪声标准外，更重要的是使空气通过中效、高效过滤器过滤后，达到室内空气的洁净度要求。
（2）洁净空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行。其中洁净度等级N1级至N5级的，按高压系统的风管制作要求；N6级至N9级的按中压系统的风管制作要求。
洁净空调工程调试包括：单机试运转，试运转合格后，进（1）行带冷(热）源的不少于8h的系统正常联合试运转；系统的调试应在空态或静态下进行，其检测结果应全部符合设计要求。
（2）洁净空调工程综合性能全面评定由建设单位负责，设计与施工单位配合。综合性能全面评定的性能检测应由有检测经验的单位承担。

【历年真题】
(2013年真题)洁净度等级为N3的空调风管的严密性按()的风管要求进行。
A.高、中压系统
B.中压系统
C.低压系统
D.高压系统
【答案】D
【解析】详见2017年版教材P130，(1)洁净空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行。其中洁净度等级N1级至N5级的，按高压系统的风管制作要求；N6至N9级的按中压系统的风管制作要求。故本题N3的空调风管为高压风管。

(2016年真题)洁净空调系统满足洁净室空气要求的有()。
A.空气洁净度
B.室内负压
C.噪声标准
D.气流速度
E.温度、湿度
【答案】ACE
【解析】2017年教材P130，洁净空调系统除了满足洁净室所要求的温度、湿度、室内正压和噪声标准外，更重要的是使空气通过中效、高效过滤器过滤后，达到室内空气的洁净度要求。

2H314041建筑智能化工程的组成和施工程序

考点1：安全技术防范系统

安全技术防范系统包括：入侵报警系统、视频安防监控系统、出入口控制系统、电子巡查系统和停车库（场）管理系统等子系统。

考点2：建筑设备监控系统

1）温度传感器常用的有风管型和水管型两种。由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有1kΩ镍电阻、1kΩ和100Ω铂电阻等类型，通过变送器将其与温度变化成比例的阻值信号转换成的0~10VDC(4~20mA)电信号。
2）压差开关是随着空气或液体的压差引起开关动作的装置。
3）监控系统中主要的执行元件是控制管道阀门的电磁阀和电动调节阀，控制风管风阀的电动风门驱动器等。

【历年真题】
(2013年真题)空调设备自动监控中的温度传感器是通过变送器将其温度变化信号转换成()电信号。
A.0～10mA
B.0～20mA
C.0～10VAC
D.0～10VDC
【答案】D
【解析】2017年版教材P134，由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有1K欧姆镍电阻、1K欧姆和100欧姆电阻等类型，通过变送器将其与温度变化成比例的阻值信号转换成的0~10VD(4~20mA)电信号。选D。

(2014年真题)将4个1kΩ（21℃）镍电阻两两串联再并联后，检测一个大房间的平均温度（21℃），传递到变送器的电阻值是（）。
A.0.5kΩ
B.1.0kΩ
C.2.0kΩ
D.4.0kΩ
【答案】B
【解析】详见2017版教材P134，原文是：使用4个lkΩ(21℃)镍电阻检测一个大空间的平均温度，连接方式是2个串联后再并联，电阻串并联后仍然为lkΩ(21℃)。

考点3：建筑智能化集成系统

建筑智能化系统集成以建筑设备自动监控系统为基础。采用接口和协议的方式，把火灾报警系统、安全技术防范系统等集成在建筑设备监控系统中进行管理。

考点4：建筑智能化工程的一般施工程序

施工准备→施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收。

考点5：建筑智能化设备选择时考虑的因素

设备产品的品牌和生产地，应用实践以及供货渠道和供货周期；设备产品支持的系统规模及监控距离；设备产品的网络性能及标准化程度等信息。

【历年真题】
(2009年真题)建筑智能化系统的深化设计中要注意()。
A.建筑的基本情况
B.建筑设备的位置
C.控制方式和技术要求
D.产品的生产地及供货周期
E.工程施工及检测要求
【答案】ABC
【解析】2017版教材P135，2.施工图深化从其他施工图中了解建筑的基本情况、建筑设备的位置、控制方式和技术要求等资料，然后针对智能化工程进行施工图深化。

考点6：设备、材料采购和验收

建筑设备监控系统与变配电设备、发电机组、冷水机组、热栗机组、锅炉和电梯等大型建筑设备实现接口方式的通信，必须预先约定通信协议。如果建筑设备监控系统和大型设备的控制系统都具有相同的通信协议和标准接口，就可以直接进行通信。当设备的控制采用非标准通信协议时，则需要设备承包方提供数据格式，由建筑设备监控系统承包方进行转换。

【历年真题】
(2010年真题)建筑设备监控系统可以通过()共享其他系统的数据，实现各系统的交互。
A.反馈装置
B.监控元件
C.通信协议
D.接口方式
E.检测工具
【答案】CD
【解析】2017版教材P136，(2)建筑设备监控系统与变配电设备、发电机组、冷水机组、热泵机组、锅炉和电等大型建筑设备实现接口方式的通信，必须预先约定通信协议。如果建筑设备监控系统和大型设备的控制系统都具有相同的通信协议和标准接口，就可以直接进行通信。当设备的控制采用非标准通信协议时，则需要设备承包方提供数据格式，由建筑设备监控系统承包方进行转换。

考点7：建筑智能化分部（子分部）工程验收

(4) 各子系统验收时，还应包括的子分部工程验收文件
4)有线电视及卫星电视接收系统的验收文件还应包括用户分配电平图。

【历年真题】
(2016年真题)建筑智能化系统验收时，有线电视系统应包括的验收文件是()。
A.控制箱接线图
B.防雷保护设备布置图
C.机柜设备装配图
D.用户分配电平图
【答案】D
【解析】2017年教材P138，4)有线电视及卫星电视接收系统的验收文件还应包括用户分配电平图。

2H314042智能化系统设备元件安装技术

考点1：现场控制器安装技术

（1）现场控制器处于监控系统的中间层，向上连接中央监控设备，向下连接各监控点的传感器和执行器。
（2）现场控制器与各类监控点的连接，模拟信号应采用屏蔽线，且在现场控制器侧一点接地。数字信号可采用普通线材，在强干扰环境中或远距离传输时，宜选用光纤。

【历年真题】
(2015年真题)在有强磁场干扰的区域，模拟信号传输线缆的敷设应采用()。
A.多股线
B.屏蔽线
C.双绞线
D.平行线
【答案】B
【解析】2017年教材P139，(2)现场控制器与各类监控点的连接，模拟信号应采用屏蔽线，且在现场控制器侧一点接地。

考点2：探测器、测量元件的安装技术

(1) 温、湿度传感器安装技术
1）传感器至现场控制器之间的连接应尽量减少因接线引起的误差，镍温度传感器的接线电阻应小于3Ω,铂温度传感器的接线电阻应小于1Ω；
2）风管型温、湿度传感器的安装应在风管保温层完成后进行。
3）水管型温度传感器的安装开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行，且不宜在管道焊缝及其边缘上开孔与焊接。

考点3：电磁流量计安装技术

1) 电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段应有4~5倍管径长度的直管段。
2) 电磁流量计在垂直管道安装时，液体流向自下而上。

考点4：电磁阀安装技术

1) 电磁阀安装前应按说明书规定检查线圈与阀体间的绝缘电阻，宜进行模拟动作试验。
2) 电磁阀的口径与管道口径不一致时，应采用异径管件，电磁阀口径一般不应低于管道口径的两个等级。

考点5：电动调节阀安装技术

1) 电动调节阀由驱动器和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀配合工作。
2) 电动阀的口径与管道口径不一致时，应采用异径管件，同时电动阀口径不应低于管道口径的两个等级。
3) 电动阀门驱动器的行程、压力和最大关紧力（关阀的压力必须满足设计要求。在安装前宜进行模拟动作和压力试验。

考点6：电动风门驱动器安装技术

1) 电动风门驱动器用来调节风门，以达到调节风管的风量和风压。电动风门驱动器的技术参数有输出力矩、驱动速度、角度调整范围、驱动信号类型等。
2) 风阀控制器安装后，风阀控制器的开闭指示位应与风阀实际状况一致，宜面向便于观察的位置。
3)风阀控制器安装前应检查线圈和阀体间的绝缘电阻、供电电压、输人信号等是否符合要求。宜进行模拟动作检查。

【历年真题】
(2012年真题)智能化系统的风阀控制器安装前，应检查的内容有()。
A.输出功率
B.线圈电阻
C.供电电压
D.驱动方向
E.输入信号
【答案】BCE
【解析】2017版教材P140，3)风阀控制器安装前应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求。宜进行模拟动作检查。故选BCE。

(2011年真题)建筑智能化监控设备中，电动阀门驱动器参数必须满足设计要求的有()。
A.尺寸
B.行程
C.压力
D.重量
E.最大关紧力
【答案】BCE
【解析】2017版教材P140，电动阀门驱动器的行程、压力和最大关紧力必须满足设计要求。在安装前宜进行模拟动作和压力试验。所以本题的正确项是“BCE”。
2H314051消防工程的组成和施工程序

考点1：消防工程的组成

消防工程包括：水灭火系统(分为消火栓灭火系统和自动喷水灭火系统）、十粉灭火系统、泡沫灭火系统、气体灭火系统、火灾自动报警系统、防排烟系统、应急疏散系统、消防通信系统、消防广播系统、防火分隔设施(防火门、防火卷帘)等。

【历年真题】
(2013年真题)下列设备中，属于气体灭火系统的是()。
A.贮存装置
B.发生装置
C.比例混合器
D.过滤器
【答案】A
【解析】2017版教材P145，气体灭火系统的组成：气体灭火系统是指七氟丙烷灭火系统，二氧化碳灭火系统，气溶胶灭火系统和混合气体灭火系统。包括管道安装、系统组件安装(喷头、选择阀、贮存装置)、二氧化碳称重检验装置安装等工程。因此A为正确选项。

(2014年真题)发生火灾警报后，需消防联动控制的有（）。
A.防火卷帘门
B.火灾探测器
C.消火栓按钮
D.排烟风机
E.电梯
【答案】ADE
【解析】2017版教材P145，原文是：消防联动设备包括：防火门、防火卷帘门的控制，防排烟风机、排烟阀的控制，空调、通风设施的紧急停止，电梯控制监视。

(2015年真题)属于消防工程避难设施的是()。
A.应急照明装置
B.手动报警按钮
C.自动喷淋设施
D.感火炯探测器
【答案】A
【解析】2017年教材P145，避难设施包括：应急照明装置和诱导灯。

考点2：消防水泵及稳压泵的施工程序

施工准备→基础施工→栗体安装→吸水管路安装→压水管路安装→单机调试。

考点3：消火栓系统施工程序

施工准备→干管安装→支管安装→箱体稳固→附件安装→管道试压、冲洗→系统调试。

考点4：自动喷水灭火系统施工程序

施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装喷洒头安装→系统通水调试。

2H314052消防工程的验收要求

考点1：消防工程验收的相关规定

（1）国务院公安部门规定的大型的人员密集场所和其他特殊的建设工程，建设单位应当向公安消防部门申请消防验收；其他建设工程，建设单位在验收后应当报公安机关消防部门备案，公安消防部门应当进行抽查。
（2）依法应当进行消防验收的建设工程，未经消防验收或者消防验收不合格的，禁止投入使用；其他建设工程经依法抽查不合格的，应当停止使用。

【历年真题】
(2009年真题)工程竣工后的建筑消防验收，应检查其消防设施配置是否符合()的要求。
A.已获审核批准的消防设计
B.工程可投入使用或生产
C.建筑防火等级标准
D.公安消防部门管理
【答案】A
【解析】2017版教材P146，消防验收是一个针对性强的专项工程验收，验收的目的是检查工程竣工后其消防设施配置是否符合已获审核批准的消防设计的要求。本题的正确项是“A.已获审核批准的消防设计”。

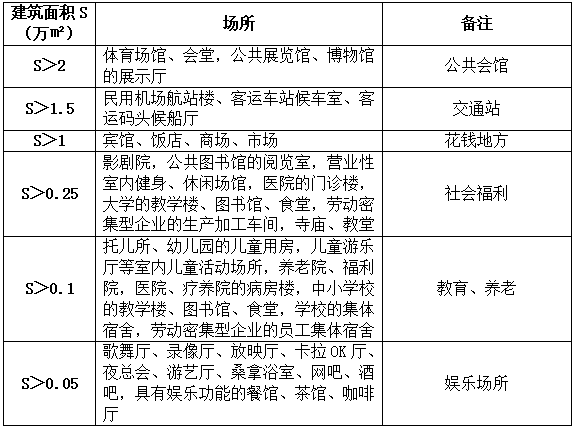

考点2：人员密集场所的规定表

【历年真题】
(2016年真题)下列总面积在1000～2000m2的建筑场所应申请消防验收的是()。
A.博物馆的展示厅
B.大学的食堂
C.中学的教学楼
D.医院的门诊楼
【答案】C
【解析】2017年教材P146，具有下列情形之一的场所，建设单位应当向公安机关消防机构申请消防设计审核，并在建设工程竣工后向出具消防设计审核意见的公安机关消防机构申请消防验收：(5)建筑总面积大于1000m2的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，学校的集体宿舍，劳动密集型企业的员工集体宿舍。

考点3：消防工程验收的条件

1. 技术资料应完整、合法、有效。
2. 完成消防工程合同规定的工作量和变更增减的工作量，具备分部工程的竣工验收条件。
3. 单位工程或与消防工程相关的分部工程已具备竣工验收条件或已进行验收。
4. 施工单位已进行技术测试，并已取得检测资料。
5. 施工单位应提交：竣工图、设备开箱记录、施工记录(包括隐蔽工程验收记录)、设计变更记录、调试报告、竣工报告。
6. 建设单位应正式向当地公安消防部门提交申请验收报告并送交有关技术资料。

【历年真题】
(2010年真题)消防工程验收中，施工单位负责提供的资料有()。
A.施工记录
B.竣工图
C.检测报告
D.调试报告
E.竣工报告
【答案】ABDE
【解析】2017版教材P147，（5）施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工程验收记录）、设计变更记录、调试报告、竣工报告。因此ABDE为正确选项。

(2012年真题)消防工程验收前，施工单位应提交的资料有()。
A.验收申请报告
B.竣工图纸
C.开箱记录
D.施工记录
E.调试报告
【答案】BCDE
【解析】2017版教材P147，施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工和验收记录）、设计变更文字记录、调试报告竣工报告。

(2011年真题)消防工程验收时，施工单位应提交的资料有()。
A.竣工图
B.隐蔽工程记录
C.安全记录
D.设备开箱记录
E.验收记录
【答案】ABDE
【解析】2017版教材P147，消防工程验收时，施工单位应提交：竣工图、设备开箱记录、施工记录（包括隐蔽工程验收记录）、设计变更文字记录、调试报告竣工报告。所以本题的正确项是“ABDE”。

考点4：消防工程验收应提交的资料

4.建设单位申请消防验收应当提供下列材料(1)建设工程消防验收申报表；(2)工程竣工验收报告和有关消防设施的工程竣工图纸；(3)消防产品质量合格证明文件；(4)具有防火性能要求的建筑构件、建筑材料、装修材料符合国家标准或者行业标准的证明文件、出厂合格证；(5)消防设施检测合格证明文件；(6)施工、工程监理、检测单位的合法身份证明和资质等级证明文件；(7)建设单位的工商营业执照等合法身份证明文件；(8)法律、行政法规规定的其他材料。

【历年真题】
(2010年真题)建筑消防产品的验收资料应包括()。
A.合格证书
B.认证证书
C.检测报告
D.开箱记录
E.调试记录
【答案】ABC
【解析】详见2017版教材147-148页，建设单位申请消防验收应提供以下资料：（3）消防产品质量合格证明文件；（4）具有防火性能要求的建筑构件、建筑材料、装修材料符合国家标准或者行业标准的证明文件、出厂合格证；（5）消防设施检测合格证明文件。

考点5：消防工程验收程序

通常为验收受理、现场检查、现场验收、结论评定和工程移交等阶段。

考点6：施工过程中的消防验收

消防安全重点工程可以按施工程序划分为三种消防验收形式。
(1) 隐蔽工程消防验收。消防工程施工中在与土建工程配合时，部分工程实体将被隐蔽起来，在整个工程建成后，其很难被检查和验收的，这部分消防工程要在被隐蔽前进行消防验收，称为隐蔽工程消防验收。
(2) 粗装修消防验收。房屋建筑主体工程已完成，消防工程的主要设施已安装调试完毕，仅留下室内精装修时，对安装的探测、报警、显示和喷头等部件的消防验收，称为粗装修消防验收。粗装修消防验收属于消防设施的功能性验收。验收合格后，建筑物尚不具备投入使用的条件。
精装修消防验收。房屋建筑全面竣工，消防工程已按设计图纸全部安装完成各类元件、部件，对探测、报警、显示和喷头等部件的消防验收，如火灾报警探测器、疏散指示灯等，是准备投入使用前的验收，也即精装修消防验收。验收合格后房屋建筑具备投入使用条件。

2H314061电梯工程的组成和施工程序

考点1：电梯的组成

（1）电梯的主参数：额定载重量和额定速度。
（2）从空间占位看，电梯一般由机房、井道、轿厢、层站四大部位组成。
（3）电梯安装工程是建筑安装工程的一个分部工程，它是由电力驱动的曳引式或强制式电梯安装，液压电梯安装和自动扶梯、自动人行道安装三个子分部工程组成。

【历年真题】
(2014年真题)曳引力电梯设备进场验收合格后，在驱动主机安装前的工序是（）。
A.土建交接检验
B.轿厢导轨安装
C.随行电缆安装
D.安全部件安装
【答案】A
【解析】2017版教材P150，原文是：电力驱动的曳引式或强制式电梯安装子分部工程是由设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，对重(平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收等分项工程组成。

(2015年真题)曳引式电梯设备进场验收合格后，在驱动主机安装前的工序是()。
A.土建交接检验
B.导轨安装
C.对重安装
D.安全部件安装
【答案】A
【解析】2017版教材P150，电力驱动的曳引式或强制式电梯安装子分部工程是由设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，对重(平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收等分项工程组成。所以按照这个工序A对。

考点2：电梯安装前应履行的手续和安全管理

1. 施工前书面告知。电梯安装的施工单位应当在施工前将拟进行安装的电梯情况书面告知工程所在的直辖市或设区的市的特种设备安全监督管理部门，告知后即可施工。
2. 书面告知应提交的材料。包括：《特种设备安装改造维修告知单》；施工单位及人员资格证件；施工组织与技术方案；工程合同；安装监督检验约请书；电梯制造单位的资质证件。
3. 安装单位应当在履行告知后、开始施工前（不包括设备开箱、现场勘测等准备工作），向规定的检验机构申请监督检验。待检验机构审查电梯制造资料完毕.并且获悉检验结论为合格后，方可实施安装。
4. 电梯安装施工安全管理。电梯安装单位应服从建筑施工总承包单位对施工现场的安全生产管理，并订立合同，明确各自的安全责任，遵守施工现场的安全生产要求，落实现场安全防护措施。

考点3：电梯安装的施工程序

1. 设备进场验收。
2. 对电梯井道土建工程进行检测鉴定，以确定其位置尺寸是否符合电梯所提供的土建布置图和其他要求。
3. 对层门的预留孔洞设置防护栏杆，机房通向井道的预留孔设置临时盖板。
4. 井道放基准线后安装导轨等。
5. 机房设备安装，井道内配管配线。
6. 轿厢组装后安装层门等相关附件。
7. 通电空载试运行合格后负载试运行，并检测各安全装置动作是否正常准确。
8.整理各项记录，准备申报准用。

考点4：电梯准用程序

1. 电梯安装单位自检试运行结束后，整理记录，并向制造单位提供，由制造单位负责进行校验和调试；
2. 检验和调试符合要求后，向经国务院特种设备安全监督管理部门核准的检验检测机构报验要求监督检验；
3. 监督检验合格，电梯可以交付使用。获得准用许可后，按规定办理交工验收手续。

【历年真题】
(2013年真题)关于特种设备的制造安装要求，错误的说法是()。
A.现场制作压力容器须按压力容器质保手册的规定进行，并接受安全监察部门的监督检验
B.电梯安装结束经自检后，应提请国家特种设备安全监察部门核准的检验检测机构进行检验
C.承揽特种设备工程前，应取得特种设备安装、改造、维修活动的资格
D.锅炉施工中按质量保证手册和与锅炉安装监察部门的约定，接受对锅炉各工序和监检点进行质量检验
【答案】B
【解析】2017版教材P151，(三）电梯准用程序(1)电梯安装单位自检试运行结束后，整理记录，并向制造单位提供，由制造单位负责进行校验和调试。因此B为正确选项。

2H314062电梯工程的验收要求

考点1：安装单位提供的安装资料

1. 安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的相应参数。
2.审批手续齐全的施工方案。
3. 施工现场作业人员持有的特种设备作业证。
4. 施工过程记录和自检报告，要求检查和试验项目齐全、内容完整。
5. 变更设计证明文件如安装中变更设计时履行了由使用单位提出、经整机制造单位同意的程序。
6. 安装质量证明文件，包括电梯安装合同编号、安装单位、安装许可证编号、产品出厂编号、主要技术参数等内容，并且有安装单位公章或者检验合格章以及竣工日期。

考点2：电力驱动的曳引式或强制式电梯安装工程验收要求

1. 设备进场验收要求
(1) 随机文件必须包括土建布置图、产品出厂合格证、门锁装置、限速器、安全钳及缓冲器的型式试验证书复印件；随机文件还应包括装箱单，安装、使用、维护说明书，动力电路和安全电路的电气原理图。
(2)设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。
2. 土建交接检验的验收要求
（1）机房(如果有）内应设有固定的电气照明，在机房内靠近入口的适当高度处应设有一个开关或类似装置控制机房照明电源。机房的电源零线和接地线应分开，机房内接地装置的接地电阻值不应大于4Ω。
（2）电梯安装之前，所有厅门预留孔必须设有高度不小于1200mm的安全保护围封(安全防护门），并应保证有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，并应采用左右开启方式，不能上下开启。
（3）当相邻两层门地坎间的距离大于11m时，其间必须设置井道安全门，井道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的电气安全装置。
（4）井道内应设置永久性电气照明，井道照明电乐宜采用36V安全电压.井道内照度不得小于50Lx,井道最高点和最低点0.5m（1）内应各装一盏灯，中间灯间距不超过7m，并分别在机房和底坑设置一控制开关。
（2）底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
3. 电梯整机验收的要求
（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动力电路必须有过载保护装置。
（2）限速器铭牌上的额定速度、动作速度必须与被检电梯相符。限速器必须与其型式试验证书相符。
（3）安全钳、缓冲器、门锁装置必须与其型式试验证书相符。
（4）层门与轿门的试验时，每层层门必须能够用三角钥匙正常开启，当一个层门或轿门（在多扇门中任何一扇门)非正常打开时，电梯严禁启动或继续运行。
（5）电梯运行中的噪声、平层准确度检验、运行速度检验等应符合产品说明书和标准规范的要求规定。

【历年真题】
(2016年真题)关于曳引式电梯安装的验收要求，正确的是()。
A.随机文件包括缓冲器的型式试验证书复印件
B.相邻两层门地坎距离大于10m时，应有井道安全门
C.井道底坑地面能承受满载轿厢静载2倍的重力
D.对重缓冲器不能延伸到地面实心桩墩上
【答案】A
【解析】2017年教材P152-153，(一）电力驱动的曳引式或强制式电梯安装工程验收要求。1.设备进场验收要求：(1)随机文件必须包括土建布置图、产品出厂合格证、门锁装置、限速器、安全钳及缓冲器的型式试验证书复印件；(7)当相邻两层门地坎间的距离大于11m时，其间必须设置井道安全门。(10)底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。当底坑底面下有人员能到达的空间存在，且对重(或平衡重)上未设有安全钳装置时，对重缓冲器必须能安装在一直延伸到坚固地面上的实心桩墩上。

考点3：自动扶梯、自动人行道安装工程质量验收要求

1. 设备进场验收
1) 设备技术资料必须提供梯级或踏板的型式试验报告复印件，或胶带的断裂强度证明文件复印件；对公共交通型自动扶梯、自动人行道应有扶手带的断裂强度证书复印件。
2) 随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，和动力电路和安全电路的电气原理图。
3) 设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。
2. 土建交接检验
(1) 自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于2.3m；
(2)在安装之前，井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m；
(3)根据产品供应商的要求应提供设备进场所需的通道和搬运空间。
(4)在安装之前，土建施工单位应提供明显的水平基准线标识。
(5)电源零线和接地线应始终分开。接地装置的接地电阻值不应大于4Ω。
3.整机安装验收
1)无控制电甩。
2)电路接地的故障。
3)过载。
4)控制装置在超速和运行方向非操纵逆转下动作。
5)附加制动器(如果有)动作。
6)直接驱动梯级、踏板或胶带的部件(如链条或齿条)断裂或过分伸长。
7)驱动装置与转向装置之间的距离（无意性)缩短。
8)梯级、踏板或胶带进人梳齿板处有异物夹住，且产生损坏梯级、踏板或胶带支撑结构。
9)无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行。
10)扶手带入口保护装置动作。
11)梯级或踏板下陷。
