1K411011 城镇道路分类与分级

考点1：城镇道路分类

口诀：
快、主/高级路面：泥（30），沥混、沥碎、天然石（15）年
次、支/次高级路面：沥贯（10）、沥表（8）年

考点2：按力学特性分类

(1)柔性路面：荷载作用下产生的弯沉变形较大、抗弯强度小，在反复荷载作用下产生累积变形，它的破坏取决于极限垂直变形和弯拉应变。柔性路面主要代表是各种沥青类路面，包括沥青混凝土(英国标准称压实后的混合料为混凝土)面层、沥青碎石面层、沥青贯人式碎(砾)石面层等。
(2)刚性路面：行车荷载作用下产生板体作用，抗弯拉强度大，弯沉变形很小，呈现出较大的刚性，它的破坏取决于极限弯拉强度。刚性路面主要代表是水泥混凝土路面。

1K411012 沥青路面结构组成特点

考点1：路基填料

高液限勃土、高液限粉土及含有机质细粒土，不适于做路基填料。因条件限制而必须采用上述土做填料时，应掺加石灰或水泥等结合料进行改善。
地下水位高时，宜提高路基顶面标高。在设计标高受限制，未能达到中湿状态的路基临界高度时，应选用粗粒土或低剂量石灰或水泥稳定细粒土做路基填料。同时应采取在边沟下设置排水渗沟等降低地下水位的措施。
岩石或填石路基顶面应铺设整平层。整平层可采用未筛分碎石和石屑或低剂量水泥稳定粒料，其厚度视路基顶面不平整程度而定，一般100~150mm 。

考点2：基层与材料

(1)基层是路面结构中的承重层，主要承受车辆荷载的竖向力，并把面层下传的应力扩散到路基。基层可分为基层和底基层，两类基层结构性能、施工或排水要求不同，厚度也不同。
(2)应根据道路交通等级和路基抗冲刷能力来选择基层材料。湿润和多雨地区，宜采用排水基层。未设垫层且路基填料为细粒土、蒙古土质砂或级配不良砂(承受特重或重交通) ，或者为细粒土(承受中等交通)时，应设置底基层。底基层可采用级配粒料、水泥稳定粒料或石灰粉煤灰稳定粒料等。

考点3：沥青路面面层类型

1)热拌沥青混合料面层
热拌沥青混合料(HMA)，包括SMA (沥青玛蹄脂碎石混合料)和OGFC (大空隙开级配排水式沥青磨耗层)等嵌挤型热拌沥青混合料，适用于各种等级道路的面层，其种类应按集料公称最大粒径、矿料级配、孔隙率划分。
2)冷拌沥青混合料面层
冷拌沥青混合料适用于支路及其以下道路的面层、支路的表面层，以及各级沥青路面
的基层、连接层或整平层；冷拌改性沥青混合料可用于沥青路面的坑槽冷补。
3)温拌沥青混合料面层
温拌沥青混合料是通过在混合料拌制过程中添加合成沸石产生发泡润滑作用、拌合温度120~130℃条件下生产的沥青混合料，与热拌沥青混合料的适用范围相同。
4)沥青贯人式面层
沥青贯人式面层宜用作城市次干路以下道路面层，其主石料层厚度应依据碎石的粒径确定，厚度不宜超过100mm。
5)沥青表面处治面层
沥青表面处治面层主要起防水层、磨耗层、防滑层或改善碎(砾)石路面的作用，其集料最大粒径应与处治层厚度相匹配。
口诀：
磨水滑改善（语境：用墨水画画改善很多）

考点4：路基性能主要指标

1)整体稳定性
2)变形量控制
口诀：
路基性能指标：整体变形

考点5：基层性能主要指标

1)应满足结构强度、扩散荷载的能力以及水稳性和抗冻性的要求。
2)不透水性好。底基层顶面宜铺设沥青封层或防水土工织物；为防止地下渗水影响路基，排水基层下应设置由水泥稳定粒料或密级配粒料组成的不透水底基层。

考点6：面层性能要求

路面使用指标：承载能力、平整度、温度稳定性、抗滑能力、透水性、噪声量
口诀：温噪滑水平载（语境：温兆伦滑板水平菜）

1K411013 水泥混凝土路面构造特点

考点1：垫层构造特点

在温度和湿度状况不良的环境下，水泥氓凝土道路应设置垫层，以改善路面的使用性能。
(1)在季节性冰冻地区，道路结构设计总厚度小于最小防冻厚度要求时，根据路基干湿类型和路基填料的特点设置垫层，其差值即是垫层的厚度。水文地质条件不良的土质路墅，路基土湿度较大时，宜设置排水垫层。路基可能产生不均匀沉降或不均匀变形时，宜加设半刚性垫层。
(2)垫层的宽度应与路基宽度相同，其最小厚度为150mm。
(3)防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。半刚性垫层宜采用低剂量水泥、石灰等元机结合稳定粒料或土类材料。

考点2：基层构造特点

(1)水泥混凝土道路基层作用：防止或减轻由于明泥产生板底脱空和错台等病害；与垫层共同作用，可控制或减少路基不均匀冻胀或体积变形对混凝土面层产生的不利影响；为混凝土面层提供稳定而坚实基础，并改善接缝的传荷能力。
(2)基层材料的选用原则：根据道路交通等级和路基抗冲刷能力来选择基层材料。特重交通宜选用贫混凝土、碾压混凝土或沥青混凝土；重交通道路宜选用水泥稳定粒料或沥青稳定碎石；中、轻交通道路宜选择水泥或石灰粉煤灰稳定粒料或级配粒料。湿润和多雨地区，繁重交通路段宜采用排水基层。
(3)基层的宽度应根据混凝土面层施工方式的不同，比1昆凝土面层每侧至少宽出300mm(型机具施工时)或500mm(轨模式摊铺机施工时)或650mm(滑模式摊铺机施工时)。
(4)各类基层结构性能、施工或排水要求不同，厚度也不同。
(5)为防止下渗水影响路基，排水基层下应设置由水泥稳定粒料或密级配粒料组成的不透底基层，底基层顶面宜铺设沥青封层或防水土工织物。
(6)碾压混凝土基层应设置与混凝土面层相对应的接缝。
口诀：
基层材料选用原则：道路交、路基抗
特重：贫、沥、碾砼；重：泥粒、沥碎；中、轻：泥粒、二灰粒、级配粒

考点3：面层构造特点

(1)面层混凝土通常分为普通(素)混凝土、钢筋混凝土、连续配筋混凝土、预应力混凝土等。目前我国多采用普通(素)混凝土。水泥混凝土面层应具有足够的强度、耐久性(抗冻性) ，表面抗滑、耐磨、平整。
(2)混凝土面层在温度变化影响下会产生胀缩。为防止胀缩作用导致裂缝或翘曲，混凝土面层设有垂直相交的纵向和横向接缝，形成一块块矩形板。一般相邻的接缝对齐，不错缝。每块矩形板的板长按面层类型、厚度并由应力计算确定。
(3)纵向接缝是根据路面宽度和施工铺筑宽度设置。一次铺筑宽度小于路面宽度时，应设置带拉杆的平缝形式的纵向施工缝。一次铺筑宽度大于4.5m时，应设置带拉杆的假缝形式的纵向缩缝，纵缝应与线路中线平行。
横向接缝可分为横向缩缝、胀缝和横向施工缝。横向施工缝尽可能选在缩缝或胀缝处。快速路、主干路的横向胀缝应加设传力杆；在邻近桥梁或其他固定构筑物处、板厚改变处、小半径平曲线等处，应设置胀缝。
(4)对于特重及重交通等级的混凝土路面，横向胀缝、缩缝均设置传力杆。在自由边处，承受繁重交通的胀缝、施工缝，小于90°的面层角隅，下穿市政管线路段，以及雨水口和地下设施的检查井周围，应配筋补强。
混凝土既是刚性材料，又属于脆性材料。因此，混凝土路面板的构造，以最大限度发挥其刚性特点为目的，使路面能承受车轮荷载，保证行车平顺；同时又要克服其脆性的弱点，防止在车载和自然因素作用下发生开裂、破坏，最大限度提高其耐久性，延长服务周期。
(5)抗滑构造：
混凝土面层应具有较大的粗糙度，即应具备较高的抗滑性能，以提高行车的安全性。因此可采用刻槽、压槽、拉槽或拉毛等方法形成一定的构造深度。

考点4：主要原材料选择

(1)重充画以上等级道路、城市快速路、主干路应采用42.5级以上的道路硅酸盐水泥或硅酸盐水泥、普通硅酸盐水泥;其他道路可采用矿渣水泥，其强度等级不宜低于32.5级。
(2)粗骨料应采用质地坚硬、耐久、洁净的碎石、砾石、破碎砾石，技术指标应符合规范要求，粗骨料宜使用人工级配，粗骨料的最大公称粒径，碎砾石不得大于26.5mm，碎石不得大于31.5mm，砾石不宜大于19.0mm；钢纤维混凝土粗骨料最大粒径不宜大19.0mm。
(3)宜采用质地坚硬，细度模数在2.5以上，符合级配规定的洁净粗砂、中砂，技术指标应符合规范要求。使用机制砂时，还应检验砂浆磨光值，其值宜大于35，不宜使用抗磨性较差的水成岩类机制砂。海彤、不得直接用于混凝土面层。淡化海砂不应用于城市快速路、主干路、次干路，可用于支路。
(4)外加剂应符合国家现行《混凝土外加剂》GB 8076-2008的有关规定，并有合格证。使用外加剂应经掺配试验，确认符合国家现行《混凝土外加剂应用技术规范》GB 50119-2013的有关规定方可使用。
(5)钢筋的品种、规格、成分，应符合设计和现行国家标准规定，具有生产厂的牌号、炉号，检验报告和合格证，并经复试(含见证取样)合格。钢筋不得有锈蚀、裂纹、断伤和刻痕等缺陷。传力杆(拉杆)、滑动套材质、规格应符合规定。
(6)胀缝板宜用厚20mm，水稳定性好，具有一定柔性的板材制作，且应经防腐处理。填缝材料宜用树脂类、橡胶类、聚氯乙烯胶泥类、改性沥青类填缝材料，并宜加人耐老化剂。
口诀：
快速路、主干路可用水泥：道路硅、普通硅、硅，简化：道普硅硅；42.5级+其他路用渣（矿渣水泥）32.5级+

1K411014 沥青海合料组成与材料

考点1：按级配原则构成的沥青混合料

1)悬浮-密实结构：由次级骨料填充前级骨料(较次级骨料粒径稍大)空隙的沥青混凝土具有很大的密度，但由于前级骨料被次级骨料和沥青胶浆分隔，不能直接互相嵌锁形成骨架，因此该结构具有较大的站聚力C，但内摩擦角ψ较小，高温稳定性较差。通常按最佳级配原理进行设计。AC型沥青混合料是这种结构典型代表。
2)骨架空隙结构：粗集料所占比例大，细集料很少甚至没有。粗骨料可互相嵌锁形成骨架，嵌挤能力强；但细骨料过少不易填充粗集料之间形成的较大的空隙。该结构内摩擦角ψ较高，但却聚力c较低。沥青碎石?昆合料(AM)和OGFC排水沥青混合料是这种结构的典型代表。
3)骨架密实结构：较多数量的断级配粗骨料形成空间骨架，发挥嵌挤锁结作用，同时由适当数量的细骨料和沥青填充骨架间的空隙形成既嵌紧又密实的结构。该结构不仅内摩擦角ψ较高，季占聚力c也较高，是综合以上两种结构优点的结构。沥青玛琦脂混合料(简称SMA) 是这种结构典型代表。
口诀：
摩擦角关系骨架（夹角）；黏聚力关系密实（实力）。

考点2：主要技术性能

粘结性、感温性、耐久性、塑性、安全性。
口诀：
温久粘全塑（语境：温酒斩华雄使其蜷缩）

考点3：热拌沥青混合料主要类型

(一)普通沥青混合料(即AC型沥青混合料)
适用于城市次干路、辅路或人行道等场所。
(二)改性沥青(Modified bitumen)棍合料
(1)改性沥青(Modified bitumen)混合料是指掺加橡胶、树脂、高分子聚合物、磨细的橡胶粉或其他填料等外掺剂(改性剂)，使沥青或沥青混合料的性能得以改善制成的沥青混合料。
(2)改性沥青(Modified bitumen)混合料与AC 型混合料相比具有较高的路面抗流动性即高温下抗车辙的能力，良好的路面柔性和弹性即低温下抗开裂的能力，较高的耐磨耗能力和延长使用寿命的特性。
(3)改性沥青(Modified bitumen)混合料面层适用城市主干道和城镇快速路。
(三)沥青玛琦脂碎石混合料(Stone mastic asphalt，简称SMA)
(1)SMA是一种以沥青、矿粉及纤维稳定剂组成的沥青玛琦脂结合料，填充于间断级配的矿料骨架中，所形成的混合料。
(2)SMA是一种间断级配的沥青混合料，5mm以上的粗骨料比例高达70%~80%，矿粉的用量达7%~13% (“粉胶比”超出通常值1. 2的限制)；沥青用量较多，高达6.5%~7%，粘结性要求高，且选用针人度小、软化点高、温度稳定性好的沥青。
(3)SMA是当前国内外使用较多的一种抗变形能力强、耐久性较好的沥青面层混合料；适用于城市主干道和城镇快速路。
(四)改性沥青混合料(或SMA)
(1)采用改性沥青，材料配比采用SMA结构形式。
(2)具有非常好的高温抗车辙能力、低温抗变形性能和水稳定性，且构造深度大，抗滑性能好，耐老化性能及耐久性等路面性能都有较大提高。
(3)适用于交通流量和行驶频度急剧增长，客运车的轴重不断增加，严格实行分车道单向行驶的城镇主干路和城镇快速路。

1K411016 不同形式挡土墙的结构特点

考点1：常见挡土墙的结构形式及特点

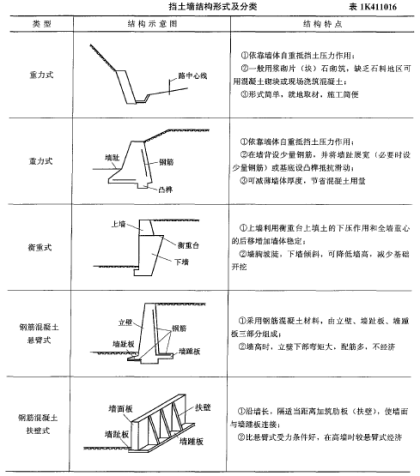

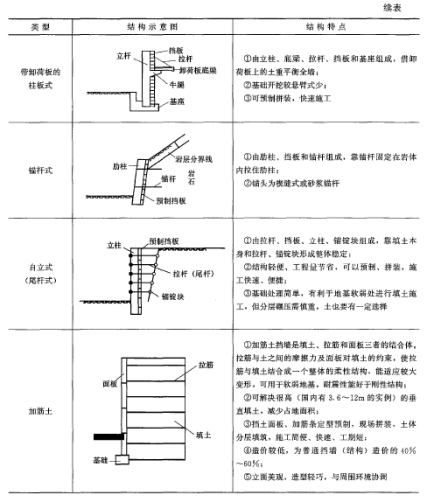

在城市道路桥梁工程中常见的挡土墙有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。按照挡土墙结构形式及结构特点，可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表1K411016。

考点2：挡土墙结构受力

挡土墙结构承受的土压力有：静止土压力、主动土压力和被动土压力。
三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。
口诀：
被大，主小（语境：北大住校）。

1K411021 城镇道路路基施工技术

考点1：施工特点

(1)城市道路路基工程施工处于露天作业，受自然条件影响大；在工程施工区域内的专业类型多、结构物多、各专业管线纵横交错；专业之间及社会之间配合工作多、干扰多，导致施工变化多。
(2)路基施工以机械作业为主，人工配合为辅；人工配合土方作业时，必须设专人指挥；采用流水或分段平行作业方式。

考点2：施工项目

城市道路路基工程包括路基(路床)本身及有关的土(石)方、沿线的涵洞、挡土墙、路肩、边坡、排水管线等项目。

考点3：基本流程

1.准备工作
(1)按照交通导行方案设置围挡，导行临时交通。
(2)开工前，施工项目技术负责人应依据获准的施工方案向施工人员进行技术安全交底，强调工程难点、技术要点、安全措施。使作业人员掌握要点，明确责任。
(3)施工控制桩放线测量，建立测量控制网，恢复中线，补钉转角桩、路两侧外边桩等。
(4)施工前，应根据工程地质勘察报告，对路基土进行天然含水量、液限、塑限、标准击实、CBR试验，必要时应做颗粒分析、有机质含量、易溶盐含量、冻胀和膨胀量等试验。
2.附属构筑物
(1)地下管线、涵洞(管)等构筑物是城镇道路路基工程中必不可少的组成部分。涵洞(管)等构筑物可与路基(土方)同时进行，但新建的地下管线施工必须遵循“先地下，后地上”、“先深后浅”的原则。
(2)既有地下管线等构筑物的拆改、加固保护。
(3)修筑地表水和地下水的排除设施，为后续的土、石方工程施工创造条件。
3.路基(土、石方)施工
开挖路墅、填筑路堤，整平路基、压实路基、修整路床，修建防护工程等。

考点4：填土路基施工要点

当原地面标高低于设计路基标高时，需要填筑土方(即填方路基)。
(1)排除原地面积水，清除树根、杂草、淤泥等。应妥善处理坟坑、井穴、树根坑的坑槽，分层填实至原地面高。
(2)填方段内应事先找平，当地面坡度陡于1：5时，需修成台阶形式，每层台阶高度不宜大于300mm，宽度不应小于1. 0m 。
(3)根据测量中心线桩和下坡脚桩，分层填土、压实。
(4)碾压前检查铺筑土层的宽度与厚度，合格后即可碾压，碾压“先轻后重”，最后碾压应采用不小于12t级的压路机。
(5)填方高度内的管油顶面填土500mm以上才能用压路机碾压。
(6)路基填方高度应按设计标高增加预沉量值。填土至最后一层时，应按设计断面、高程控制填土厚度并及时碾压修整。
口诀：
路基施工技术就这点事：清杂，位置，标高，坡度，碾压，最佳含水，（特殊）管子500管沟

考点5：挖土路基施工要点

当路基设计标高低于原地面标高时，需要挖土成型-挖方路基。
(1)路基施工前，应将现况地面上积水排除、疏干，将树根坑、粪坑等部位进行技术处理。
(2)根据测量中线和边桩开挖。
(3)挖土时应自上向下分层开挖，严禁掏洞开挖。机械开挖时，必须避开构筑物、管线，在距管道边1m范围内应采用人工开挖；在距直埋缆线2m范围内必须采用人工开挖。挖方段不得超挖，应留有碾压到设计标高的压实量。
(4)压路机不小于12t级，碾压应自路两边向路中心进行，直至表面元明显轮迹为止。
(5)碾压时，应视土的干湿程度而采取洒水或换土、晾晒等措施。
(6)过街雨水支管沟槽及检查井周围应用石灰土或石灰粉煤灰砂砾填实。

考点6：石方路基施工要点

(1)修筑填石路堤应进行地表清理，先码砌边部，然后逐层水平填筑石料，确保边坡稳定。
(2)先修筑试验段，以确定松铺厚度、压实机具组合、压实遍数及沉降差等施工参数。
(3)填石路堤宜选用12t以上的振动压路机、25t以上轮胎压路机或2. 5t的劳锤压(穷)实。
(4)路基范围内管线、构筑物四周的沟槽宜回填土料。
口诀：
填石路堤压路机选择：12t振，25t轮，2.5t夯

考点7：质量检查与验收

检验与验收项目：主控项目为压实度和弯沉值(0. 01mm)；一般项目有路基允许偏差和路床、路堤边坡等要求。

1K411022 城镇道路路基压实作业要点

考点1：路基材料要求

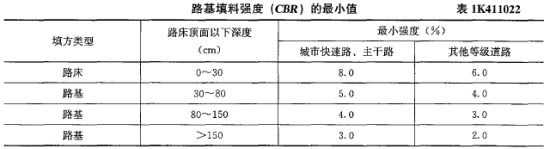

(1)应符合设计要求和有关规范的规定。填料的强度(CBR)值应符合设计要求，其最小强度值应符合表1K411022的规定。

(2)不应使用淤泥、沼泽土、泥炭土、冻土、盐渍土、腐殖土、有机土及含生活垃圾的土做路基填料。填土内不得含有草、树根等杂物，粒径超过100mm的土块应打碎。

考点2：填筑材料要求

(1)填土应分层进行。下层填土合格后，方可进行上层填筑。路基填土宽度应比设计宽度宽500mm。
(2)对过湿土翻松、晾干，或对过干土均匀加水，使其含水量接近最佳含水量范围之内。

考点3：试验目的

1)确定路基预沉量值。
2)合理选用压实机具；选用机具考虑因素有道路不同等级、工程量大小、施工条件和工期要求等。
3)按压实度要求，确定压实遍数。
4)确定路基宽度内每层虚铺厚度。
5)根据土的类型、湿度、设备及场地条件，选择压实方式。
口诀：
路基试验段目的：5条：预沉、虚铺、三压实

考点4：路基压实施工要点

(1)压实方法(式) ：重力压实(静压)和振动压实两种。
(2)土质路基压实应遵循的原则“先轻后重、先静后振、先低后高、先慢后快，轮迹重叠。”压路机最快速度不宜超过4km/h。
(3)碾压应从路基边缘向中央进行，压路机轮外缘距路基边应保持安全距离。
(4)碾压不到的部位应采用小型秀压机旁实，防止漏穷，要求穷击面积重叠1/4~1/3。
口诀：
土质路基压实原则：轻静低慢叠

1K411023 岩土分类与不良土质处理方法

考点：不良土质路基的处理方法

1.软土路基常用的处理方法有表层处理法、换填法、重压法、垂直排水固结法等。
2.湿陷性黄土路基可根据工程具体情况采取换土法、强穷法、挤密法、预浸法、化学加固法等因地制宜进行处理。
3.膨胀土路基可采取的措施包括：用灰土桩、水泥桩或用其他无机结合料对膨胀土路基进行加固和改良；换填或堆载预压对路基进行加固
4.冻土路基：增加路基总高度，选用不发生冻胀的路面结构层材料，隔温性能好的材料。
口诀：
软→表换重锤（语境：软表交换重锤）
黄→化预换挤强（语境：黄花鱼换机枪）
膨→水灰无堆换（语境：彩票碰水灰无法兑换）
冻→基高材料（语境：冬季搞些材料）

1K411031 不同无机结合料稳定基层特性

考点1：石灰稳定土类基层

(1)石灰稳定土有良好的板体性，但其水稳性、抗冻性以及早期强度不如水泥稳定土。石灰土的强度随龄期增长，并与养护温度密切相关，温度低于5℃时强度几乎不增长。
(2)石灰稳定土的干缩和温缩特性十分明显，且都会导致裂缝。与水泥土一样，由于其收缩裂缝严重，强度未充分形成时表面会遇水软化，容易产生UNP浆冲刷等损坏，石灰土已被严格禁止用于高等级路面的基层，只能用作高级路面的底基层。

考点2：水泥稳定土基层

(1)水泥稳定土有良好的板体性，其水稳、性和抗冻性都比石灰稳定土好。水泥稳定土的初期强度高，其强度随龄期增长。水泥稳定土在暴露条件下容易干缩，低温时会冷缩，而导致裂缝。
(2)水泥稳定细粒土(简称水泥土)的干缩系数、干缩应变以及温缩系数都明显大于水泥稳定粒料，水泥土产生的收缩裂缝会比水泥稳定粒料的裂缝严重得多；水泥土强度没有充分形成时，表面遇水会软化，导致沥青面层龟裂破坏；水泥土的抗冲刷能力低，当水泥土表面遇水后，容易产生明浆冲刷，导致路面裂缝、下陷，并逐渐扩展。为此，水泥土只用作高级路面的底基层。

考点3：石灰工业废渣稳定土基层

(1)石灰工业废渣稳定土中，应用最多、最广的是石灰粉煤灰类的稳定土(粒料) ，简称二灰稳定土(粒料)，其特性在石灰工业废渣稳定土中具有典型性。
(2)二灰稳定土有良好的力学性能、板体性、水稳性和一定的抗冻性，其抗冻性能比石灰土高很多。
(3)二灰稳定土早期强度较低，但随龄期增长并与养护温度密切相关，温度低于4℃时强度几乎不增长；二灰中的粉煤灰用量越多，早期强度越低，3个月龄期的强度增长幅度就越大。
(4)二灰稳定土也具有明显的收缩特性，但小于水泥土和石灰土，也被禁止用于高等级路面的基层，而只能做底基层。二灰稳定粒料可用于高等级路面的基层与底基层。

1K411032 城镇道路基层施工技术

考点1：石灰稳定土基层与水泥稳定土基层

(一)材料与拌合
(1)石灰、水泥、土、集料拌合用水等原材料应进行检验，符合要求后方可使用，并按照规范要求进行材料配比设计。
(2)城区施工应采用厂拌(异地集中拌合)方式，不得使用路拌方式，以保证配合比准确且达到文明施工要求。
(3)应根据原材料含水量变化、集料的颗粒组成变化，及时调整拌合用水量。
(4)稳定土拌合前，应先筛除集料中不符合要求的粗颗粒。
(5)宜用强制式拌合机进行拌合，拌合应均匀。
(二)运输与摊铺
(1)拌成的稳定土类混合料应及时运送到铺筑现场。水泥稳定土材料自搅拌至摊铺完成，不应超过3h。
(2)运输中应采取防止水分蒸发和防扬尘措施。
(3)宜在春末和气温较高季节施工，施工最低气温为5℃。
(4)厂拌石灰土类混合料摊铺时路床应湿润。
(5)雨期施工应防止石灰、水泥和混合料淋雨；降雨时应停止施工，已摊铺的应尽快碾压密实。
(三)压实与养护
(1)压实系数应经试验确定。
(2)摊铺好的石灰稳定土应当天碾压成活，碾压时的含水量宜在最佳含水量的±2%范围内。水泥稳定土宜在水泥初凝前碾压成活。
(3)直线和不设超高的平曲线段，应由两侧向中心碾压；设超高的平曲线段，应由内侧向外侧碾压。纵、横接缝(搓)均应设直搓。
(4)纵向接缝宜设在路中线处，横向接缝应尽量减少。
(5)压实成活后应立即洒水(或覆盖)养护，保持湿润，直至上部结构施工为止。
(6)养护期应封闭交通。

考点2：石灰粉煤灰稳定砂砾基层

(一)材料与拌合
(1)对石灰、粉煤灰等原材料应进行质量检验，符合要求后方可使用。
(2)按规范要求进行混合料配合比设计，使其符合设计与检验标准的要求。
(3)采用厂拌(异地集中拌合)方式，强制式拌合机拌制，配料应准确，拌合应均匀。
(4)拌合时应先将石灰、粉煤灰拌合均匀，再加人砂砾(碎石)和水均匀拌合。
(5)混合料含水量宜略大于最佳含水量。混合料含水量应视气候条件适当调整，使运到施工现场的混合料含水量接近最佳含水量。
(二)运输与摊铺
(1)运送混合料应覆盖，防止水分蒸发和遗撒、扬尘。
(2)应在春末和夏季组织施工，施工期的日最低气温应在5℃以上。
(3)根据试验确定的松铺系数控制虚铺厚度。
(三)压实与养护
(1)每层最大压实厚度为200mm，且不宜小于100mm。
(2)碾压时采用先轻型、后重型压路机碾压。
(3)禁止用薄层贴补的方法进行找平。
(4)混合料的养护采用湿养，始终保持表面潮湿，也可采用沥青乳液和沥青下封层进行养护，养护期视季节而定，常温下不宜小7d。

考点3：级配砂砾、级配砾石基层

(一)材料与拌合
(1)级配砂砾、级配砾石基层，级配碎石、级配碎砾石基层所用原材料的压碎值、含泥量及细长扁平颗粒含量等技术指标应符合规范要求，大、中、小颗粒范围也应符合有关规范规定。
(2)采用厂拌方式，强制式拌合机拌制，级配符合要求。
(二)运输与摊铺
(1)运输中应采取防止遗撒和防扬尘措施。
(2)宜采用机械摊铺，摊铺应均匀一致，发生粗、细骨料离析(“梅花”、“砂窝”)现象时，应及时翻拌均匀。
(3)压实系数均应通过试验段确定，每层应按虚铺厚度一次铺齐，颗粒分布应均匀，厚度一致，不得多次找补。
(三)压实与养护
(1)碾压前和碾压中应先适量洒水。级配碎石及级配碎砾石视压实碎石的缝隙情况撒布嵌缝料。
(2)控制碾压速度，碾压至轮迹不大于5mm，表面平整、坚实。
(3)可采用沥青乳液和沥青下封层进行养护，养护期为7~14d。
(4)未铺装面层前不得开放交通。

1K411033 土工合成材料的应用

考点1：路堤加筋

(1)路堤加筋的主要目的是提高路堤的稳定性。当加筋路堤的原地基的承载力不足时，应先行技术处理。加筋路堤填土的压实度必须达到路基设计规范规定的压实标准。土工格栅、土工织物、土工网等土工合成材料均可用于路堤加筋，其中土工格栅宜选择强度高、变形小、糙度大的产品。土工合成材料应具有足够的抗拉强度、较高的撕破强度、顶破强度和握持强度等性能。
(2)加筋路堤的施工原则是以能够充分发挥加筋效果为出发点。合成材料连接应牢固，受力方向的连接强度不得低于材料设计抗拉强度，其叠合长度不应小于300mm，连接时搭接宽度不得小于150mm。铺设土工合成材料的土层表面应平整，表面严禁有碎、块石等坚硬凸出物。土工合成材料摊铺后宜在48h以内填筑填料，以避免其过长时间受阳光直接曝晒。填料不应直接卸在土工合成材料上面，必须卸在已摊铺完毕的土面上；卸土高度不宜大于1m，以防局部承载力不足。卸土后立即摊铺，以免出现局部下陷。
(3)第一层填料宜采用轻型压路机压实，当填筑层厚度超过600mm后，才允许采用重型压路机。边坡防护与路堤的填筑应同时进行。
口诀：
握撕顶拉（语境：我死定啦）。

考点2：台背路基填土加筋

(1)采用土工合成材料对台背路基填土加筋的目的是为了减小路基与构造物之间的不均匀沉降。加筋台背适宜的高度为5.0~10.0m。加筋材料宜选用土工网或土工格栅，其20℃时抗拉强度(kN/m2)应大于6(纵向)和大于5(横向)，拉伸模量(kN/m)大于100。台背填料应有良好的水稳定性与压实性能，以碎石土、砾石土为宜。土工合成材料与填料之间应有足够的摩阻力。
(2)土工合成材料与构造物应相互连接，并在相互平行的水平面上分层铺设，加筋材料间距应经计算确定。在路基顶面以下5.0m的深度内，间距宜不大于1.0m。纵向铺设长度宜上长下短，可采用缓于或等于1：1的坡度自下而上逐层增大，最下一层的铺设长度不应小于计算的最小纵向铺设长度。


1K411041 沥青混合料面层施工技术

考点1：透层、粘层、封层

(1)透层。为使沥青混合料面层与非沥青材料基层结合良好，在基层上浇洒能很好渗入表面的沥青类材料薄层。沥青混合料面层摊铺前应在基层表面喷洒透层油，在透层油完全渗人基层后方可铺筑。根据基层类型选择渗透性好的液体沥青、乳化沥青作透层油。
(2)粘层。为加强路面沥青层之间，沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快凝或中凝液体石油沥青作粘层泊。粘层油宜在摊铺面层当天洒布。
(3)铺筑在面层表面的称为上封层，铺筑在面层下面的称为下封层。封层油宜采用改性沥青或改性乳化沥青，封层集料应质地坚硬、耐磨、洁净且粒径与级配应符合要求。
(4)透层、粘层宜采用沥青洒布车或手动沥青洒布机喷洒，喷洒应呈雾状，洒布均匀，用量与渗透深度宜按设计及规范要求并通过试洒确定。封层宜采用层铺法表面处治或稀浆封层法施工。

考点2：运输与布料

(1)为防止沥青混合料粘结运料车车厢板，装料前应喷洒一薄层隔离剂或防粘结剂。运输中沥青混合料上宜用篷布覆盖保温、防雨和防污染。
(2)运料车轮胎上不得沾有泥土等可能污染路面的脏物，施工时发现沥青混合料不符合施工温度要求或结团成块、己遭雨淋则不得使用。
(3)应按施工方案安排运输和布料，摊铺机前应有足够的运料车等候；对高等级道路，等候的运料车宜在5辆以上。
(4)运料车应在摊铺机前100~300mm外空挡等候，摊铺时被摊铺机缓缓顶推前进并逐步卸料，避免撞击摊铺机。每次卸料必须倒净，如有余料应及时清除，防止硬结。

考点3：机械施工

(1)热拌沥青混合料应采用机械摊铺。摊铺机在开始受料前应在受料斗涂刷薄层隔离剂或防粘结剂。
(2)城市快速路、主干路宜采用两台以上摊铺机联合摊铺，其表面层宜采用多机全幅摊铺，以减少施工接缝。每台摊铺机的摊铺宽度宜小于6m。通常采用2台或多台摊铺机前后错开10~20m呈梯队方式同步摊铺，两幅之间应有30~60mm宽度的搭接，并应避开车道轮迹带，上下层搭接位置宜错开200mm以上。
(3)摊铺前应提前0. 5~1h预热摊铺机费平板使其不低于100℃。铺筑时费平板振捣或劳实装置应选择适宜的振动频率和振幅，以提高路面初始压实度。
(4)摊铺机必须缓慢、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，以提高平整度、减少沥青混合料的离析。摊铺速度宜控制在2~6m/min的范围内。当发现沥青混合料面层出现明显的离析、波浪、裂缝、拖痕时，应分析原因，及时予以消除。
(5)摊铺机应采用自动找平方式。下面层宜采用钢丝绳引导的高程控制方式，上面层宜采用平衡梁或滑靴并辅以厚度控制方式。
(6)最低摊铺温度根据铺筑层厚度、气温、风速及下卧层表面温度等，按规范要求执行。例如，铺筑普通沥青混合料，下卧层的表面温度为15~20℃，铺筑层厚度为小于50mm、50~80mm、大于80mm三种情况下，最低摊铺温度分别是140℃、135℃、130℃。
(7)松铺系数应根据试铺试压确定。施工中随时检查铺筑层厚度、路拱及横坡，并以铺筑的沥青海合料总量与面积之比校验平均厚度。
(8)摊铺机的螺旋布料器转动速度与摊铺速度应保持均衡。为减少摊铺中沥青混合料的离析，布料器两侧应保持有不少于布料器2/3高度的混合料。摊铺的混合料，不宜用人工反复修整。

考点4：人工施工

(1)不具备机械摊铺条件时(如路面狭窄部分，平曲线半径过小的臣道或加宽部分，以及小规模工程)，可采用人工摊铺作业。
(2)半幅施工时，路中一侧宜预先设置挡板；摊铺时应扣锹布料，不得扬锹远甩；边摊铺边整平，严防骨料离析；摊铺不得中途停顿，并尽'快碾压；低温施工时，卸下的沥青混合料应覆盖篷布保温。

考点5：压实成型

(4)初压应采用钢轮压路机静压1~2遍。碾压时应将压路机的驱动轮面向摊铺机，从外侧向中心碾压，在超高路段和坡道上则由低处向高处碾压。复压应紧跟在初压后开始。碾压路段总长度不超过80m。
(5)密级配沥青混合料复压宜优先采用重型轮胎压路机进行碾压，以增加密实性，其总质量不宜小于25t。相邻碾压带应重叠1/3~1/2轮宽。对粗骨料为主的混合料，宜优先采用振动压路机复压(厚度宜大于30mm)，振动频率宜为35~50Hz，振幅宜为0.3~0.8mm。层厚较大时宜采用高频大振幅，厚度较薄时宜采用低振幅，以防止骨料破碎。相邻碾压带宜重叠100~200mm。当采用三轮钢筒式压路机时，总质量不小于12t，相邻碾压带宜重叠后轮的1/2轮宽，并不应小于200mm。
(6)终压应紧接在复压后进行。宜选用双轮钢筒式压路机，碾压不宜少于2遍，至元明显轮迹为止。

考点6：接缝

(1)路面接缝必须紧密、平顺。上、下层的纵缝应错开150mm (热接缝)或300~400mm (冷接缝)以上。相邻两幅及上、下层的横向接缝均应错位1m以上。应采用3m直尺检查，确保平整度达到要求。
(2)采用梯队作业方式摊铺时应选用热接缝，将已铺部分留下100~200mm宽暂不碾压，作为后续部分的基准面，然后跨缝压实。如半幅施工采用冷接缝时，宜加设挡板或将先铺的沥青混合料刨出毛搓，涂刷粘层油后再铺新料，新料跨缝摊铺与已铺层重叠50~100mm，软化下层后铲走重叠部分，再跨缝压密挤紧。
(3)高等级道路的表面层横向接缝应采用垂直的平接缝，以下各层和其他等级的道路的各层可采用斜接缝。平接缝宜采用机械切割或人工刨除层厚不足部分，使工作缝成直角连接。清除切割时留下的泥水，干燥后涂刷粘层油，铺筑新混合料，接搓软化后，先横向碾压，再纵向充分压实，连接平顺。

考点7：开放交通

《城镇道路工程施工与质量验收规范》CJJ 1-2008强制性条文规定：热拌沥青海合料路面应待摊铺层自然降温至表面温度低于50℃后，方可开放交通。

1K411042 改性沥青混合料面层施工技术

考点1：生产

改性沥青混合料的生产除遵照普通沥青混合料生产要求外，尚应注意以下几点：

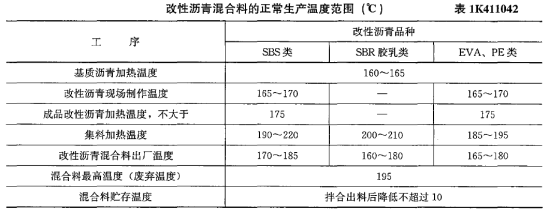

(1)改性沥青混合料正常生产温度应根据改性沥青品种、粘度、气候条件、铺装层的厚度确定，可根据实践经验并参照表1K411042选择，通常宜较普通沥青混合料的生产温度提高10~20℃。当采用表1K411042以外的聚合物或天然沥青改性沥青时，生产温度由试验确定。

(2)改性沥青混合料宜采用间歇式拌合设备生产。这种设备除尘系统完整，能达到环保要求；给料仓数量较多，能满足配合比设计配料要求；且具有添加纤维等外掺料的装置。
(3)改性沥青混合料拌合时间根据具体情况经试拌确定，以沥青均匀包裹集料为度。间歇式拌合机每盘的生产周期不宜少于45s(其中干拌时间不少于5 ~ 10s)。改性沥青SMA混合料的拌合时间应适当延长。
(4)拌合机宜备有保温性能好的成品储料仓，贮存过程中混合料温降不得大于10℃且具有沥青滴漏功能。改性沥青混合料的贮存时间不宜超过24h；改性沥青SMA混合料只限当天使用；OGFC混合料宜随拌随用。
(5)添加纤维的沥青混合料，纤维必须在混合料中充分分散，拌合均匀。拌合机应配备同步添加投料装置，松散的絮状纤维可在喷人沥青的同时或稍后采用风送装置喷人拌合锅，拌合时间宜延长5s以上。颗粒纤维可在粗集料投入的同时自动加入，经5~10s的干拌后，再投人矿粉。
(6)使用改性沥青时应随时检查沥青泵、管道、计量器是否受堵，堵塞时应及时疏通。

考点2：改性沥青混合料摊铺

改性沥青混合料的摊铺除满足普通沥青混合料摊铺要求外，还应做到：
(1)摊铺在喷洒有粘层油的路面上铺筑改性沥青混合料时，宜使用履带式摊铺机。改性沥青SMA 混合料施工温度应经试验确定，一般情况下，摊铺温度不低于160℃。
(2)摊铺速度宜放慢至1~3m/min。松铺系数应通过试验段取得。
(3)摊铺机应采用自动找平方式，中、下面层宜采用钢丝绳或铝合金导轨引导的高程控制方式，上面层宜采用非接触式平衡梁。

考点3：改性沥青混合料压实与成型

改性沥青混合料除执行普通沥青混合料的压实成型要求外，还应做到：
(1)初压开始温度不低于150℃，碾压终了的表面温度应不低于90~120℃。
(2)摊铺后应紧跟碾压，保持较短的初压区段，使混合料碾压温度不致降得过低。
(3)宜采用振动压路机或钢筒式压路机碾压，不应采用轮胎压路机碾压。OGFC混合料宜采用12t以上钢筒式压路机碾压。
(4)振动压实应遵循“紧跟、慢压、高频、低幅”的原则，即紧眼在摊铺机后面，采取高频率、低振幅的方式慢速碾压。这是保证平整度和密实度的关键。压路机的碾压速度参照表1K411041亿规定。如发现改性沥青SMA混合料高温碾压有推拥现象，应复查其级配，且不得采用轮胎压路机碾压，以防混合料被搓擦挤压上浮，造成构造深度降低或泛油。
(5)碾压改性沥青SMA混合料过程中应密切注意压实度变化，防止过度碾压。

考点4：改性沥青混合料接缝

(1)改性沥青混合料路面冷却后很坚硬，冷接缝处理很困难，因此应尽量避免出现冷接缝。
(2)摊铺时应保证充分的运料车，以满足摊铺的需要，使纵向接缝成为热接缝。在摊铺特别宽的路面时，可在边部设置挡板。在处理横接缝时，应在当天改性沥青泪合料路面施工完成后，在其冷却之前垂直切割端部不平整及厚度不符合要求的部分(先用3m直尺进行检查) ，并冲净、干燥，第二天，涂刷粘层油，再铺新料。其他接缝做法执行普通沥青混合料路面施工要求。

1K411043 水泥混凝土路面施工技术

考点1：混凝土面板施工-模板

(1)宜使用钢模板，钢模板应顺直、平整，每1m设置1处支撑装置。如采用木模板，应质地坚实，变形小，无腐朽、扭曲、裂纹，且用前须浸泡，木模板直线部分板厚不宜小于50mm，每0.8~1m设1处支撑装置；弯道部分板厚宜为15~30mm，每0.5~0.8m设1处支撑装置，模板与混凝土接触面及模板顶面应刨光。模板制作偏差应符合规范规定要求。
(2)模板安装应符合：支模前应核对路面标高、面板分块、胀缝和构造物位置；模板应安装稳固、顺直、平整，元扭曲，相邻模板连接应紧密平顺，不得错位；严禁在基层上挖槽嵌人模板；使用轨道摊铺机应采用专用钢制轨模；模板安装完毕，应进行检验，合格后方可使用；模板安装检验合格后表面应涂隔离剂，接头应粘贴胶带或塑料薄膜等密封。

考点2：钢筋设置

钢筋安装前应检查其原材料品种、规格与加工质量，确认符合设计要求与规范规定；钢筋网、角隅钢筋等安装应牢固、位置准确。钢筋安装后应进行检查，合格后方可使用；传力杆安装应牢固、位置准确。胀缝传力杆应与胀缝板、提缝板一起安装。

考点3：摊铺与振动

(1)三辑轴机组铺筑混凝土面层时，辐轴直径应与摊铺层厚度匹配，且必须同时配备一台安装插人式振捣器组的排式振捣机；当面层铺装厚度小于150mm时，可采用振捣梁；当一次摊铺双车道面层时应配备纵缝拉杆插入机，并配有插入深度控制和拉杆间距调整装置。
铺筑作业时卸料应均匀，布料应与摊铺速度相适应；设有纵缝、缩缝拉杆的混凝土面层，应在面层施工中及时安设拉杆；三辐轴整平机分段整平的作业单元长度宜为20~30m，振捣机振实与三辐轴整平工序之间的时间间隔不宜超过15min；在一个作业单元长度内，应采用前进振动、后退静滚方式作业，最佳滚压遍数应经过试验段确定。
(2)采用轨道摊铺机铺筑时，最小摊铺宽度不宜小于3.75m，并选择适宜的摊铺机型；胡落度宜控制在20~40mm，根据不同胡落度时的松铺系数计算出松铺高度；轨道摊铺机应配备振捣器组，当面板厚度超过150mm，明落度小于30mm时，必须插入振捣；轨道摊铺机应配备振动梁或振动板对混凝土表面进行振捣和修整，使用振动板提浆饰面时，提浆厚度宜控制在(4±1)mm；面层表面整平时，应及时清除余料，用抹平板完成表面整修。
(3)采用滑模摊铺机摊铺时应布设基准线，清扫湿润基层，在拟设置胀缝处牢固安装胀缝支架，支撑点间距为40~60cm。
调整滑模摊铺机各项工作参数达到最佳状态，根据前方卸料位置，及时旋转布料器，横向均匀地两侧布料。振动仓内料位高度一般应高出路面10cm。混凝土胡落度小，应用高频振动，低速度摊铺；混凝土拥落度大，应用低频振动，高速度摊铺。
在摊铺过程中要做到：起步缓慢、机械运行平稳、速度均匀、机组人员配合默契，摊铺机行走速度为1~3m/min，振捣频率8000~9000r/min。
(4)采用小型机具摊铺混凝土施工时，松铺系数宜控制在1.10~1.25；摊铺厚度达到混凝土板厚的2/3时，应拔出模内钢轩，并填实轩孔；混凝土面层分两次摊铺时，上层混凝土的摊铺应在下层混凝土初凝前完成，且下层厚度宜为总厚的3/5；混凝土摊铺应与钢筋网、传力杆及边缘角隅钢筋的安放相配合；一块混凝土板应一次连续浇筑完毕，并按要求做好振捣。

考点4：接缝

(1)普通混凝土路面的胀缝应设置胀缝补强钢筋支架、胀缝板和传力杆。胀缝应与路面中心线垂直；缝壁必须垂直；缝宽必须一致，缝中不得连浆。缝上部灌填缝料，下部安装胀缝板和传力杆。
(2)传力杆的固定安装方法有两种。一种是端头木模固定传力杆安装方法，宜用于混凝土板不连续浇筑时设置的胀缝。传力杆长度的一半应穿过端头挡板，固定于外侧定位模板中。混凝土拌合物浇筑前应检查传力杆位置；浇筑时，应先摊铺下层混凝土拌合物并用插入式振捣器振实，且应校正传力杆位置后，再浇筑上层混凝土拌合物。浇筑邻板时应拆除端头木模，并应设置胀缝板、木制嵌条和传力杆套管。胀缝宽20~25mm，使用沥青或塑料薄膜滑动封闭层时，胀缝板及填缝宽度宜加宽到25~30mm。传力杆一半以上长度的表面应涂防粘涂层。另一种是支架固定传力杆安装方法，宜用于混凝土板连续浇筑时设置的胀缝。传力杆长度的一半应穿过胀缝板和端头挡板，并应采用钢筋支架固定就位。浇筑时应先检查传力杆位置，再在胀缝两侧前置摊铺混凝土拌合物至板面，振捣密实后，抽出端头挡板，空隙部分填补混凝土拌合物，并用插入式振捣器振实。宜在混凝土未硬化时，剔除胀缝板上的混凝土，嵌入(20~25)mmX20mm的木条，整平表面。胀缝板应连续贯通整个路面板宽度。
(3)横向缩缝采用切缝机施工，切缝方式有全部硬切缝、软硬结合切缝和全部软切缝三种。应由施工期间混凝土面板摊铺完毕到切缝时的昼夜温差确定切缝方式。如温差小于10℃，最长时间不得超过24h，硬切缝1/4~1/5板厚。温差10~15℃时，软硬结合切缝，软切深度不应小于60mm；不足者应硬切补深到1/3板厚。温差大于15℃时，宜全部软切缝，抗压强度等级为1 ~1. 5MPa，人可行走。软切缝不宜超过6h。软切深度应大于等于60mm，未断开的切缝，应硬切补深到不小于1/4板厚。对己插入拉杆的纵向缩缝，切缝深度不应小于1/3~1/4板厚，最浅切缝深度不应小于70mm，纵横缩缝宜同时切缝。缩缝切缝宽度控制在4~6mm，填缝槽深度宜为25~30mm，宽度宜为7~10mm。纵缝施工缝有平缝、企口缝等形式。混凝土板养护期满后应及时灌缝。
(4)灌填缝料前，缝中清除砂石、凝结的泥浆、杂物等，冲洗干净。缝壁必须干燥、清洁。填缝料灌注深度宜为15~20mm，热天施工时填缝料宜与板面平，冷天填缝料应填为凹液面，中心宜低于板面1~2mm。填缝必须饱满均匀、厚度一致、连续贯通，填缝料不得缺失、开裂、渗水。填缝料养护期间应封闭交通。

考点5：养护

混凝土浇筑完成后应及时进行养护，可采取喷洒养护剂或保湿覆盖等方式；在雨天或养护用水充足的情况下，可采用保湿膜、土工毡、麻袋、草袋、草帘等覆盖物洒水湿养护方式，不宜使用围水养护；昼夜温差大于10℃以上的地区或日均温度低于5℃施工的棍凝土板应采用保温养护措施。养护时间应根据混凝土弯拉强度增长情况而定，不宜小于设计弯拉强度的80%，一般宜为14~21d。应特别注重前7d的保湿(温)养护。

考点6：开放交通

在混凝土达到设计弯拉强度40%以后，可允许行人通过。混凝土完全达到设计弯拉强度且填缝完成后，方可开放交通。
