1A412011水泥的性能和应用

考点1：水泥的性能和应用

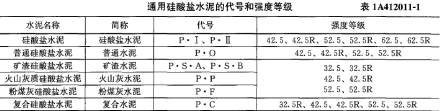

用硅酸盐水泥的代号和强度等级，见表1A412010-1

考点2：水泥的凝结时间

1.初凝时间不宜过短：≥45min
2.终凝时间不宜过长：≤6.5h（硅酸盐水泥）
≤10h（其他五类常用水泥）

考点3：强度及强度等级

1.国家标准规定，采用胶砂法来测定水泥的3d和28d的抗压强度和抗折强度
2.影响水泥强度的主要因素：
(1)材料方面：水泥熟料矿物组成、混合料和石膏掺量、细度
(2)工艺方面：期龄和养护条件、试验方法

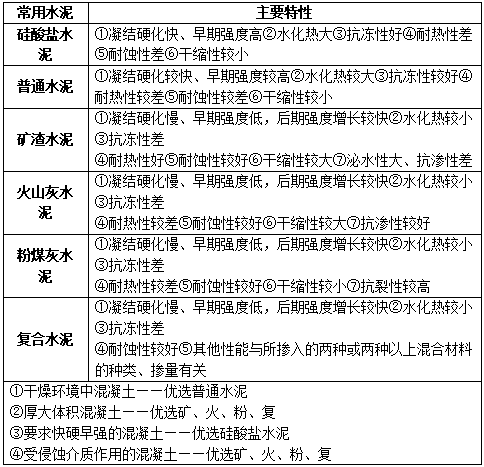

考点4：常用水泥的特性及应用

考点5：钢筋混凝土结构用钢

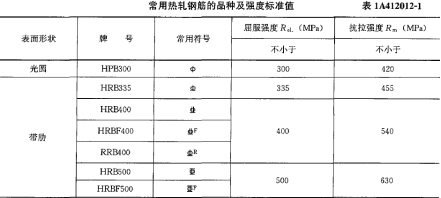

1.常用热轧钢筋的品种及强度标准值，见表1A4120101-3

注：HREBF属于细晶粒热轧钢筋；RRB属于余热处理钢筋。
2.国家标准规定，有较高要求的抗震结构适用的钢筋牌号为：带肋钢筋牌号后加E（例如：HRB400E、HRBF400E）。该类钢筋除应满足以下(1)(2)(3)的要求外，其他要求与相对应的已有牌号钢筋相同。

1A412012建筑钢材的性能和应用

考点1：建筑钢材的力学性能

1.拉伸性能
(1)屈服强度是结构设计中钢材强度的取值依据
(2)抗拉强度与屈服强度之比（强屈比）是评价钢材使用可靠性的一个参数。强屈比愈大，钢材可靠性愈大，安全性越高；但太大，利用率偏低，浪费材料。
(3)钢材的塑性指标用伸长率来表示，伸长率越大，钢材的塑性越大。
2.疲劳性能
(1)受交变荷载反复作用时，钢材在应力远低于其屈服强度的情况下突然发生脆性断裂破
坏的现象，称为疲劳破坏。
(2)钢材的疲劳极限与其抗拉强度有关，一般抗拉强度高，其疲劳极限也较高。

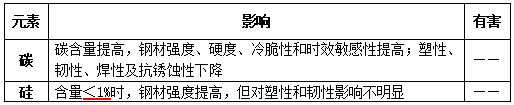

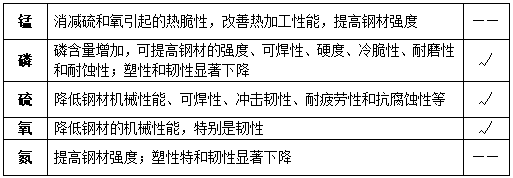

考点2：钢材化学成分及其对钢材性能的影响

1A412013混凝土的性能和应用

考点1：粗骨料的技术要求

1.组成：水泥、细骨料（砂，粒径＜4.75）粗骨料（碎石、卵石，粒径＞5mm）、水、外加剂、矿物掺和料。
2.粗骨料
(1)最大粒径≤构件截面最小尺寸1/4，且≤钢筋最小净间距3/4；
(2)对实心混凝土板≤板厚1/3且≤40mm
(3)泵送混凝土碎石粒径≤泵管1/3；
(4)防水混凝土的粗骨料最大粒径≤40mm。

考点2：混凝土拌合物的和易性

1.工地上常用胡落度试验来测定混凝土拌合物的明落度或明落扩展度，作为流动性指标，明落度或明落扩展度愈大表示流动性愈大
2.影响混凝土拌合物和易性的主要因素
材料方面：组成材料（水泥、骨料、外加剂、掺和剂）的性质、砂率、单位体积用水量（最主要因素）；
工艺方面：时间和温度

考点3：混凝土的强度

1.混凝土立方体抗压强度
制作边长为150mm的立方体试件，在标准条件(温度20±20℃，相对湿度95%以上)下，养护到28d龄期，测得的抗压强度值为混凝土立方体试件抗压强度，以f_cu表示，单位为N/mm2或MPa。
2.混凝土立方体抗压标准强度与强度等级
普通混凝土划分为14个等级，C30即表示混凝土立方体抗压强度标准值30MPa≤f_cu，k＜35MPa。
3.混凝土的轴心抗压强度
轴心抗压强度的测定采用150mm×150mm×300mm棱柱体作为标准试件。试验表明，在立方体抗压强度f_cu=10~55MPa的范围内，轴心抗压强度f_c=(0.70~0.80)f_cu。
4.混凝土的抗拉强度
混凝土抗拉强度只有抗斥强度的1/20~1/10，且随着混凝土强度等级的提高，比值有所降低。
5.影响混凝土强度的因素
原材料方面的因素：水泥强度与水胶比，骨料的种类、质量和数量，外加剂和掺合料;
生产工艺方面的因素：搅拌与振捣，养护的温度和湿度，龄期。

考点4：混凝土的耐久性主要包括

1.抗渗性：
(1)直接影响到混凝土的抗冻性和抗侵蚀性
(2)主要与密实度及内部孔隙的大小和构造有关
2.抗冻性：抗冻等级F50以上的混凝土简称抗冻混凝土。
3.抗侵蚀性：侵蚀性介质环境要有抗侵蚀性能
4.混凝土的碳化：CO₂+Ca(OH)₂=CaCO₃+H₂O
(1)碱度上升，抗拉、抗折强度、对钢筋保护降低
(2)收缩上升，抗压强度提高
5.碱骨料反应：导致混凝土涨裂现象

考点5：外加剂的分类

1.改善混凝土拌合物流动性的外加剂。包括各种减水剂、引气剂和泵送剂等。
2.调节混凝土凝结时间、硬化性能的外加剂。包括缓凝剂、早强剂和速凝剂等。
3.改善混凝土耐久性的外加剂。包括引气剂、防水剂和阻锈剂等。
4.改善混凝土其他性能的外加剂。包括膨胀剂、防冻剂、着色剂等。

考点6：外加剂的使用范围

1.减水剂效果
(1)减水剂——提高拌合物的流动性、混凝土强度、节约水泥。
(2)旱强剂——冬期施工或紧急抢修工程
(3)缓凝剂——高温季节混凝土、大体积混凝土、泵送与滑模方法施工以及远距
离运输的商品混凝土
(4)引气剂——改善混凝土拌合物的和易性，提高混凝土抗渗性、抗冻性和抗裂性
2.早强剂（冬）、缓凝剂（夏）可调节混凝土凝结时间、硬化性能。
3.引气剂效果
(1)改善混凝土拌合物的和易性，减少泌水离析
(2)能提高混凝土的抗渗性和抗冻性
(3)随含气量的增加，混凝土弹性模量降低，对提高混凝土的抗裂性有利

1A412014石灰、石膏的性能和应用

考点1：石灰和建筑

考点2：石灰的应用

1.石灰乳。主要用于内墙和顶棚的粉刷。
2.砂浆。用石灰膏或消石灰粉配成石灰砂浆或水泥棍合砂浆，用于抹灰或砌筑。
3.硅酸盐制品。常用的有蒸压灰砂砖、粉煤灰砖、蒸压加气混凝土砌块或板材等。

1A412023建筑玻璃的特性与应用

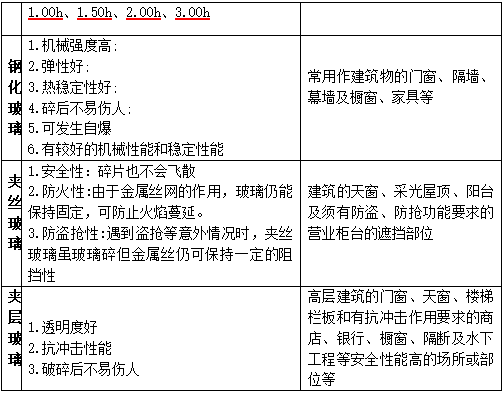

考点：安全玻璃的特性及应用

1A412024建筑高分子材料的特性与应用

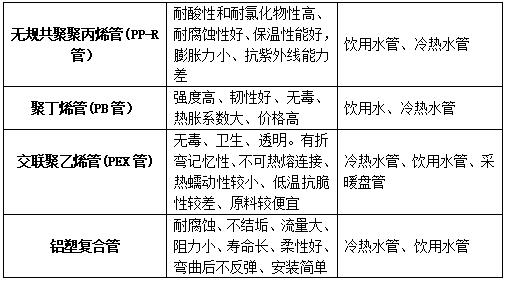

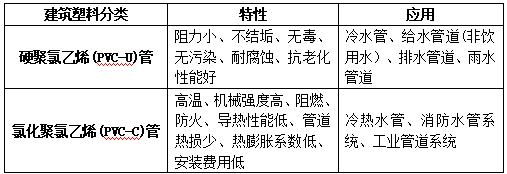

考点1：建筑塑料

考点2：建筑涂料

1.按使用部位可分为：木器涂料、内墙涂料外墙涂料和地面涂料；
2.按溶剂特性可分为：溶剂型涂料、水溶性涂料和乳液型涂料；
3.按涂膜形态可分为：薄质涂料、厚质涂料、复层涂料和砂壁状涂料


1A412031建筑防水材料的特性与应用

考点1：防水卷材的分类

考点2：防水卷材的主要性能

防水卷材的主要性能包括:
1.防水性:常用不透水性、抗渗透性等指标表示。
2.机械力学性能:常用拉力、拉伸强度和断裂伸长率等表示。
3.温度稳定性:常用耐热度、耐热性、脆性温度等指标表示。
4.大气稳定性:常用耐老化性、老化后性能保持率等指标表示。
5.柔韧性:常用柔度、低温弯折性、柔性等指标表示。
速记：温柔防大力

1A412032建筑防火材料的特性与应用

考点1：防火涂料的分类

1.根据防火涂料所用基料的性质，可分为有机型防火涂料、无机型防火涂料和有机无机
复合型三类
2.根据防火涂料所用的分散介质，可分为溶剂型防火涂料和水性防火涂料
3.根据涂层受热后的燃烧特性和状态变化，可将防火涂料分为非膨胀型防火涂料和膨胀型
两类。
4.根据其使用场合可分为室内用和室外用两类，根据其涂层厚度和耐火极限又可分为厚质型、薄型和超薄型三类。

考点2：防火堵料

1.有机防火堵料又称可塑性防火堵料，在使用过程长期不硬化，可塑性好，容易封堵各种不规则形状的孔洞，能够重复使用。遇火时发泡膨胀，因此具有优异的防火、水密、气密性能。施工操作和更换较为方便，尤其适合需经常更换或增减电缆、管道的场合。
2.无机防火堵料又称速固型防火堵料具有无毒无味、固化快速，耐火极限与力学强度较高，能承受一定重量，又有一定可拆性的特点。有较好的防火和水密、气密性能。主要用于封堵后基本不变的场合。
3.防火包又称耐火包或阻火包适合于较大孔洞的防火封堵或电缆桥架防火分隔，施工操作和更换较为方便，因此尤其适合需经常更换或增减电缆、管道的场合。
